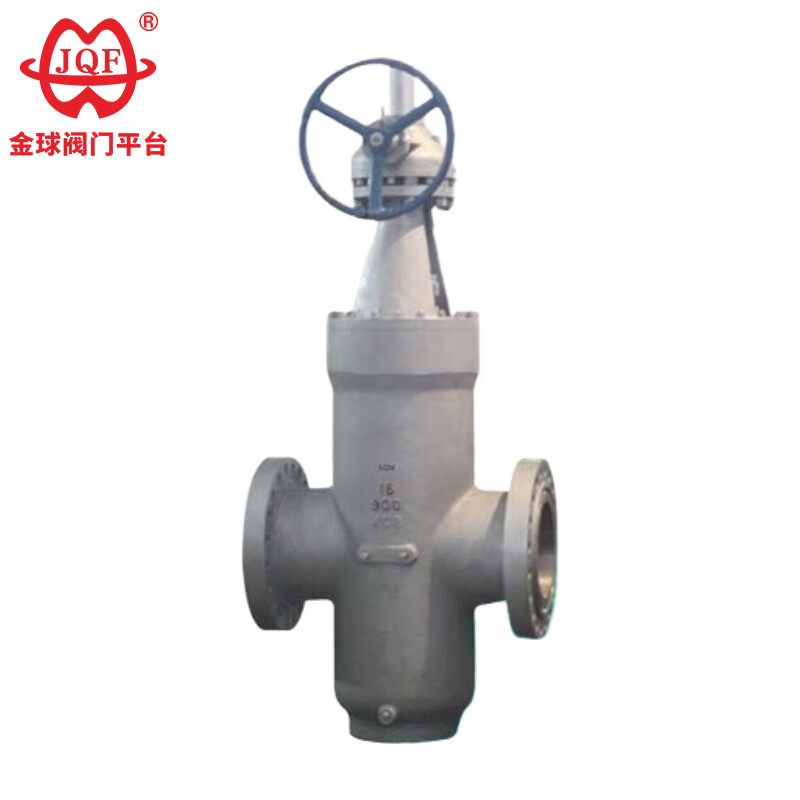

Platte schuifafsluiter

JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

1. Ontwerp met volledige boring voor minimale stromingsweerstand
2.Borstelondersteunde pijpleidingreiniging,
3. Zwevende zitting voor bidirectionele afdichting
4. Laag openings- en sluitkoppel
5. Eenvoudige bediening en drukontlastings- en vetinjectiemechanismen om een ​​hoge veiligheid te garanderen
6. Geen lekkage.

Productgebruik

JQF Valve produceert vlakke schuifafsluiters, een soort schuifafsluiter. Het sluitelement kan een enkele poort zijn of een dubbele poort met daartussen een expansiemechanisme. De druk van de schuif tegen de klepzitting wordt geregeld door de druk van het medium dat op de zwevende poort of zwevende klepzitting inwerkt. Bij een dubbele schuifafsluiter vult het expansiemechanisme tussen de twee schuifafsluiters deze druk aan.

Productcategorieën

Structurele kenmerken

1. Drijvende bidirectionele afdichting
De op maat gemaakte vlakke schuifafsluiterzitting maakt openen en sluiten in twee richtingen mogelijk, waardoor een betrouwbare afdichting en flexibele werking wordt gegarandeerd.
2. Hard corrosiebestendig geleidingsmateriaal
De poort is voorzien van geleidingsstrips voor nauwkeurige positionering en het afdichtingsvlak is gespoten met een wolfraamcarbide anti-erosielaag.
3. Ontwerp met nulstroomweerstand
Hoge drukweerstand van het platte schuifafsluiterlichaam; wanneer het volledig open is, benadert het rechte doorstroomkanaal een pijp met gelijke diameter (stroomweerstand ≤ 0,03).
Meertrapsafdichting met composietpakking op de klepsteel vermindert de wrijvingscoëfficiënt met 40%.
4. Tweetraps afdichtingsmechanisme
Bij rechtsom sluiten:
De middendruk duwt de zitting van de inlaatklep en vormt zo een primaire afdichting.
De schuif drukt tegen de uitlaatklepzitting en vormt zo een dubbele afdichting.
5. Revolutionair online onderhoud
De dubbele afdichtingsstructuur maakt vervanging van kwetsbare onderdelen mogelijk zonder productieonderbreking; deze technologie leidt tot vergelijkbare producten, zowel nationaal als internationaal.
6. Progressieve openings- en sluitcontrole
Bij opening tegen de klok in gaat de poort omhoog en overlapt het geleidegat geleidelijk met het kanaal, waardoor een 100% volledige opening op de eindpositie wordt bereikt.

Ontwerpnormen

Ontwerp en vervaardiging van normen: JB / T 5298
Standaard opbouwlengte: JB / T 5298
Aansluitflens standaard: GB / T 9113
Druktemperatuurklasse: GB / T 12224-2005
Testtestnormen: GB / T 13927-2008, JB / T 5298

Prestatieparameters

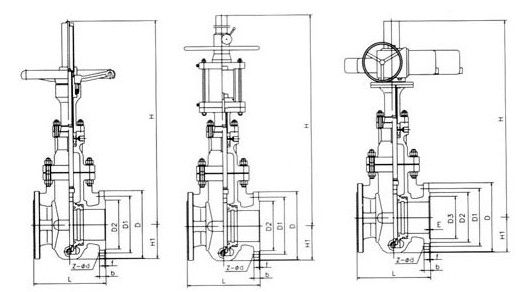

De hoofdvorm en aansluitafmetingen

Structuur foto
