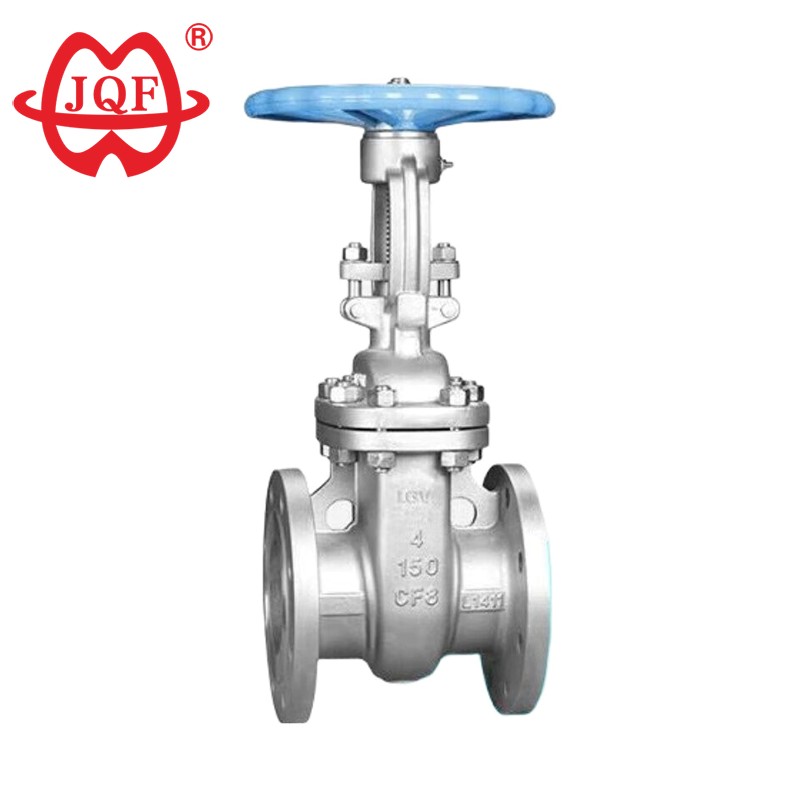

Deze duurzame API roestvrijstalen schuifafsluiter heeft een ontwerp met volledige doorlaat en biedt uitzonderlijke hydraulische efficiëntie. Wanneer deze volledig geopend is, stroomt het medium er direct doorheen met minimale vloeistofweerstand, waardoor het drukverlies in het systeem wordt verminderd. De nauwkeurige afdichtingsoppervlakken van de API roestvrijstalen schuifafsluiter maken gebruik van een gehard afdichtingsontwerp, dat slijtvastheid en corrosiebestendigheid en superieure prestaties biedt in vergelijking met traditionele schuifafsluiters. Tijdens bedrijf beweegt de poort verticaal tegen de stroom in, waardoor een extreem soepele bediening wordt bereikt met een minimaal vereist koppel, waardoor de werklast voor de operator wordt verminderd. De API roestvrijstalen schuifafsluiter is ontworpen voor algemene toepassingen en heeft een eenvoudige en compacte structuur, conform de API 600-normen. Het aanpasbare ontwerp is bestand tegen extreme drukken, temperaturen en diameters en is compatibel met verschillende media en werkomgevingen. Bovendien creëert de asymmetrie in volledig open toestand een turbulente, onbelemmerde mediumdoorgang, waardoor stromingsverstoringen worden geëlimineerd en een soepele werking van de pijpleiding wordt gegarandeerd.
Bij stroomopwaartse olie- en gasactiviteiten worden roestvrijstalen API-schuifafsluiters gebruikt om putmondpijpleidingen te isoleren, de extractie van ruwe olie onder hoge druk te verwerken en zwavelhoudende vloeistoffen te reguleren met een extreem hoge tolerantie voor waterstofsulfide (H₂S). De geharde roestvrijstalen constructie van API roestvrijstalen schuifafsluiters voorkomt sulfidespanningsscheuren in waterstofsulfiderijke omgevingen, waardoor ze een onmisbaar onderdeel worden van putkopcomponenten en productiespruitstukken.
In chemische verwerkingsfabrieken kunnen API roestvrijstalen schuifafsluiters effectief omgaan met corrosieve media, waaronder zuren, logen en oplosmiddelen. Elektriciteitscentrales gebruiken API roestvrijstalen schuifafsluiters in ketelvoedingswatersystemen, waarbij ze hun luchtdichte afsluitfunctie gebruiken om stoomverlies tijdens het opstarten van de turbine te voorkomen.
Waterbehandelingsingenieurs gebruiken API roestvrijstalen schuifafsluiters bij ontziltingsopeningen voor zeewater om slijtage veroorzaakt door zoutcorrosie tegen te gaan. Vanwege hun weerstand tegen galvanische corrosie hebben deze kleppen consequent de voorkeur voor zeewaterballastsystemen in maritieme en offshore-faciliteiten.
Ontwerp en productie: API 600
Flensmaat: ANSI B16.5
Structuurlengte: ANSI B16.10
Druk ~ Temperatuur: ANSI B16.34
Inspectie en testen: API 598
| Nominale druk (lb) | Sterkte test | Waterslottest | Gasafdichtingstest | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| Carrosserie, motorkap, poort | WCB | 1Cr18Ni9Ti | CF8(304) | CF3(304L) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| Afdichtingsoppervlak | Cr13 of hardmetaal | Lichaam (W) of hardmetaal (Y) | ||||
| Stam en binnendelen | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| vulmiddel | Flexibel grafiet | |||||
| Pakking | Roestvrijstalen spiraalgewonden pakking | |||||
| Geschikte media | Water, stoom, olie enzovoort | Salpeterzuur en andere corrosieve media | Sterk oxiderende media | Azijnzuur en andere corrosieve media | ||
| juiste temperatuur | -29~425℃ | -40~500℃ | ||||
| Nominale diameter | De hoofdafmetingen en aansluitmaten | |||||||
| L | D | D1 | D2 | b | Zd | H | D0 | |
| 150LB | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300LB | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
