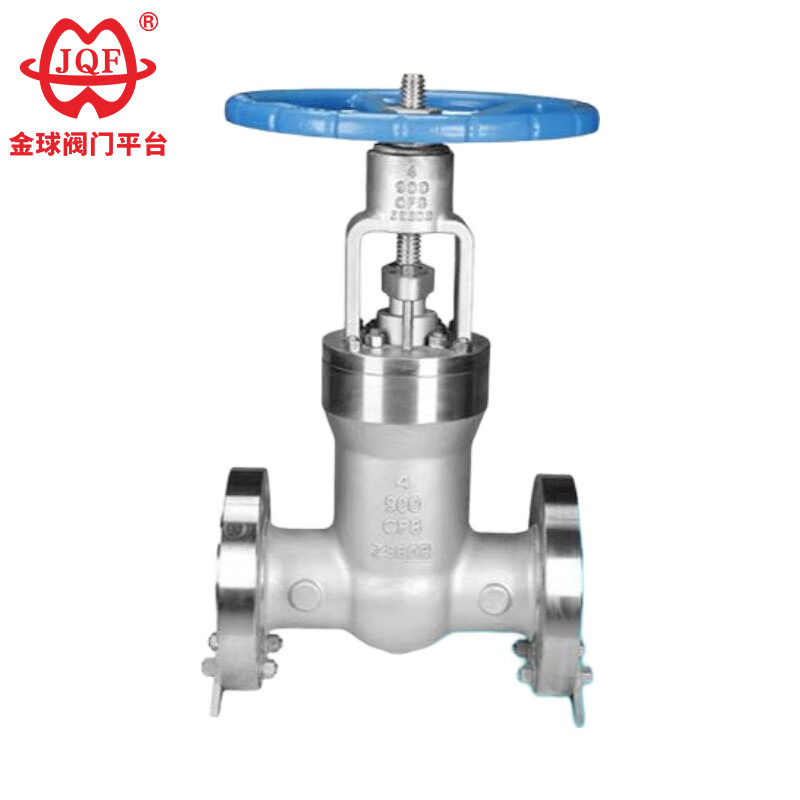

API hogedruk schuifafsluiter

JQF Valve factory's durable API high pressure gate valve features a gate design for the opening and closing element. The gate is made of ductile iron and uses an integral rubber coating process, combined with a flat-bottom gate seat structure, effectively reducing debris accumulation and improving sealing performance. Because the sealing surface of the API High Pressure Gate Valve is susceptible to erosion, has a larger overall size, and a longer opening and closing time, it is often used in infrequently operated applications.

Uitvoerende standaard

Ontwerpcriteria: API 600 / ASME B16.34
Structuurlengte ASME B16.10
Stomplasmaat ASME B16.5
Test- en inspectie-API 598
Druk - temperatuur: ASME B16.34

Functies

API-hogedrukschuifafsluiters worden ook wel energiecentralekleppen genoemd. Ze worden voornamelijk gebruikt in verschillende leidingsystemen van thermische energiecentrales, die verantwoordelijk zijn voor het aansluiten of loskoppelen van de mediastroom (zoals water of stoom). Vergeleken met gewone kleppen is het opvallende kenmerk van kleppen in energiecentrales hun vermogen om zeer hoge temperaturen en drukken te weerstaan. Ze hebben ook een speciaal ontwerp: een zelfdichtende structuur. Dit ontwerp heeft een voordeel: hoe hoger de systeemdruk, hoe beter de afdichtende werking. Deze kenmerken zorgen ervoor dat ze op grote schaal worden gebruikt in specifieke werkomstandigheden bij hoge temperaturen en hoge druk, en dat ze moeilijk te vervangen zijn door andere klepproducten.
1. Wrijvingsloos openen en sluiten: deze functie lost het probleem van wrijving tussen de afdichtingsoppervlakken van traditionele kleppen op, wat resulteert in stabielere afdichtingsprestaties.
2. Bovenop gemonteerde structuur: nadat de klep op de pijpleiding is geïnstalleerd en inspectie of onderhoud nodig is, kan dit direct online worden gedaan zonder deze te verwijderen. Dit vermindert de uitvaltijd aanzienlijk en bespaart onderhoudskosten.
3. Ontwerp met enkele zitting: elimineert het probleem van abnormale drukverhoging in de klepholte, wat een veilig gebruik beïnvloedt.
4. Ontwerp met laag koppel: de klepsteel, ontworpen met een speciale structuur, zorgt voor eenvoudig openen en sluiten met minimale kracht.
5. Wigvormige afdichtingsstructuur: de API-hogedrukafsluiter gebruikt de mechanische kracht van de klepsteel om de wigvormige poort tegen de klepzitting te drukken om afdichting te bereiken, waardoor de afdichtingsprestaties van de klep stabiel blijven en niet worden beïnvloed door schommelingen in de pijpleidingdruk.
6. Zelfreinigende afdichtingsoppervlaktestructuur: wanneer de poort van de API High Pressure Gate Valve open kantelt vanaf de klepzitting, stroomt de vloeistof in de pijpleiding gelijkmatig langs de gehele omtrek van het afdichtingsoppervlak van de poort. Dit voorkomt dat hogesnelheidsvloeistof slechts één deel van de klepzitting erodeert en spoelt ook opgehoopte onzuiverheden op het afdichtingsoppervlak weg, waardoor zelfreiniging wordt bereikt.

Prestatieparameters

Het belangrijkste onderdeelmateriaal

De hoofdvorm en aansluitafmetingen
