1. Inspectie vóór installatie: Bevestig de compatibiliteit van het klepmateriaal met het vloeibare medium, de temperatuur en de druk. Inspecteer het duurzame GB standaard roestvrijstalen eindvlak van de schuifafsluiter op krassen. Zorg ervoor dat het pakkingmateriaal voldoet aan de gebruikseisen en bevestig dat de bouten/moeren voldoen aan de sterkte-eisen.
2. Installatie Uitlijning: Forceer de uitlijning niet. Een verkeerde uitlijning kan leiden tot vervorming van de klepzitting, lekkage of structurele spanning. Ondersteun de leidingen onafhankelijk nabij de klep. Draai de bouten geleidelijk aan in een stervormige volgorde totdat een uniform aanhaalmoment is bereikt. Nadat het systeem 24-48 uur heeft gedraaid, draait u de bouten opnieuw vast.
3. Bedieningsprocedures: De hoogwaardige GB-standaard roestvrijstalen schuifafsluiter moet volledig open of volledig gesloten zijn. Gedeeltelijke opening versnelt de erosie van de klepzitting/plaat door vloeistof met hoge snelheid. Bedien uitsluitend met het handwiel; Gebruik nooit een sleutel/hendel. De klepsteel moet elk kwartaal worden gesmeerd.
4. Testen en onderhoud: Na de installatie, vóór de inbedrijfstelling van het systeem, moet een statische druktest worden uitgevoerd op de GB standaard roestvrijstalen schuifafsluiter bij 1,5 keer de nominale PN-druk. Tijdens het testen moet de klep worden geïsoleerd van stroomafwaartse apparatuur.
5.Opslag en hantering: Afsluiters moeten binnenshuis worden opgeslagen en beschermd tegen vocht. Vóór installatie moeten de eindkappen in de geïnstalleerde positie blijven.

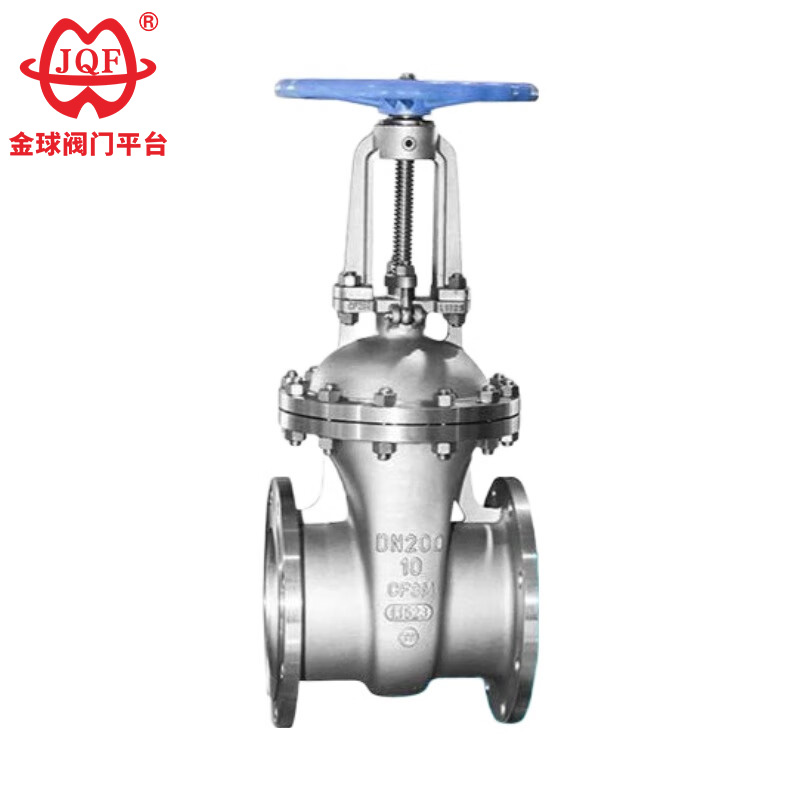

1. De GB standaard roestvrijstalen schuifafsluiter is gemaakt van austenitisch roestvrij staal, dat uitstekend bestand is tegen corrosie door oxiderende zure media.
2. Wanneer het medium door de GB standaard roestvrijstalen schuifafsluiter stroomt, blijft de stroomrichting onveranderd, wat resulteert in een lage vloeistofweerstand.
3. De bewegingsrichting van de poort staat loodrecht op de stroomrichting van het medium, wat resulteert in een laag openings- en sluitmoment en een moeiteloze bediening.
4. De stroomrichting van het medium is onbeperkt, zonder de vloeistofstroom te verstoren of de druk te verminderen. Het medium kan van beide zijden van de schuifafsluiter stromen en het beoogde doel bereiken. Het is met name geschikt voor pijpleidingen waar de stroomrichting van het medium kan veranderen.
5. De GB standaard roestvrijstalen schuifafsluiter wordt verticaal geïnstalleerd in het kleplichaam, wat resulteert in een korte structurele lengte.
6. De GB standaard roestvrijstalen schuifafsluiter heeft goede afdichtingsprestaties. Slijtage aan het afdichtingsoppervlak is minimaal wanneer deze volledig geopend is.
Ontwerpspecificaties: GB / T 12234
Structuurlengte: GB / T 12221
Aansluitflens: JB / T 79.1
Keuring en keuring: JB/T 9092
Druk - Temperatuur: GB / T 9131
Productidentificatie: GB / T 12220
| Nominale drukPN(MPa) | geval | testdruk (MPa) | Verzegeld | |
| Verzegeld (vloeistof) | Afdichting (gas) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Materiaal van de schaal | Geschikte media | Toepasselijke temperatuur (℃) |
| Chroomnikkel-titaanstaal (P-type) | Salpeterzuren | ≤200 |
| Chroomnikkel-molybdeen-titaanstaal (R-type) | Azijnzuur | ≤200 |
| Lichaam, motorkap | Ventielplaat, zitting | Klepsteel | Stammoer | vulmiddel | Handwiel |
| Chroomnikkel-titaanstaal | Roestvrij staal, roestvrij staal + hardmetaal | Chroomnikkel-titanium roestvrij staal | Aluminium brons | Teflon | Smeedbaar ijzer |
| Chroom-nikkel-molybdeen-titaanstaal | Roestvrij staal, roestvrij staal + hardmetaal | Chroomnikkel-titanium roestvrij staal | Aluminium brons | Teflon | Smeedbaar ijzer |

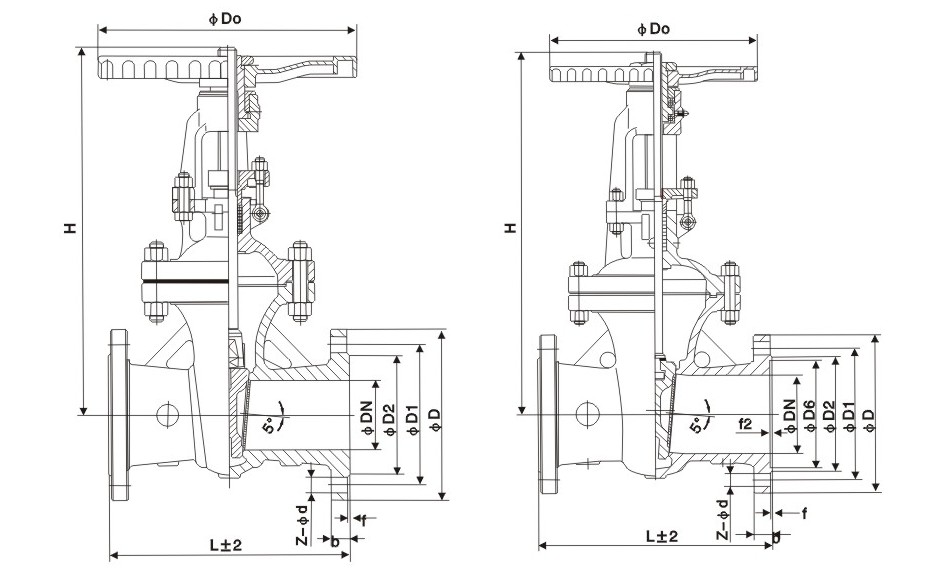

| Nominale diameter | De hoofdafmetingen en aansluitmaten | |||||||
| L | D | D1 | D2 | b | Zd | H | D0 | |
| Z41W-16P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41W-25P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
