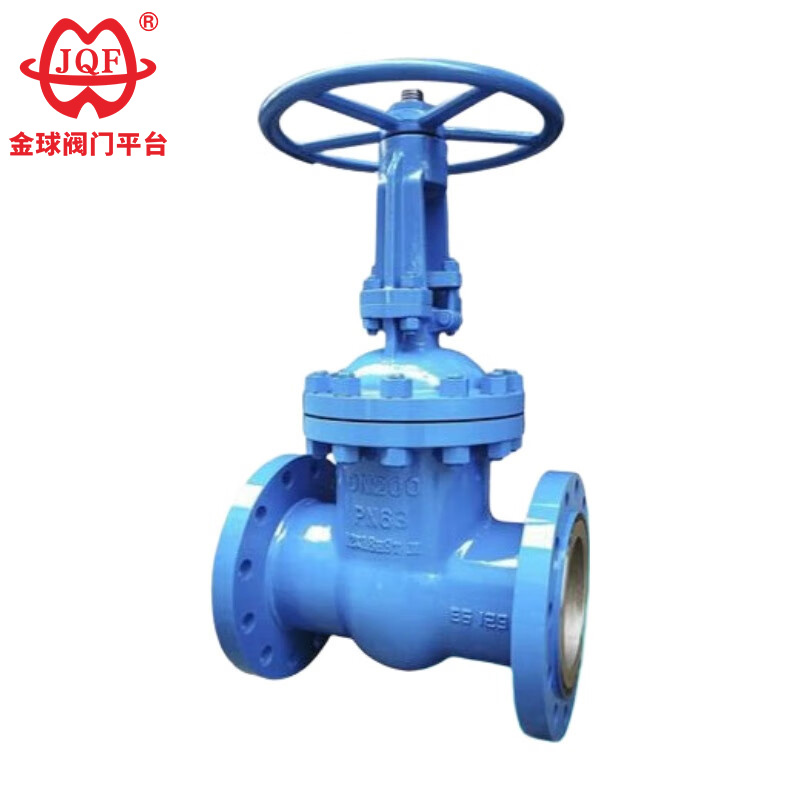

De JQF Valve-fabriek produceert hoogwaardige GB-standaard geflensde schuifafsluiters, die veel worden gebruikt in petrochemische, thermische energie en andere aardolieproducten en stoompijpleidingen als openings- en sluitingsinrichtingen voor het verbinden of afsnijden van pijpleidingmedia. Door verschillende materialen te selecteren, zijn op maat gemaakte GB-standaard geflensde schuifafsluiters geschikt voor verschillende media zoals water, stoom, olie, salpeterzuur, azijnzuur, sterk oxiderende media en ureum, en zijn ze verkrijgbaar in handmatige, kegeltandwiel- en elektrische aandrijvingsversies.
Controles vóór installatie
Controleer of de GB standaard geflensde schuifafsluiters materiaalcompatibel zijn met vloeibare media, temperatuur en druk. Inspecteer de flensvlakken op krassen, zorg ervoor dat het pakkingmateriaal overeenkomt met de gebruiksomstandigheden en controleer of de bouten/moeren voldoen aan de sterkte-eisen.
Installatie-uitlijning
Forceer nooit GB standaard geflensde schuifafsluiters. Een verkeerde uitlijning veroorzaakt vervorming van de stoel, lekkage of structurele spanning. Ondersteun pijpleidingen onafhankelijk in de buurt van de klep. Draai de bouten geleidelijk aan in een sterpatroon tot een uniform aanhaalmoment. Opnieuw aandraaien na 24–48 uur systeembedrijf.
Operationele discipline
Open of sluit de GB standaard geflensde schuifafsluiters volledig. Gedeeltelijk open posities versnellen de erosie van de zitting/poort door stroming met hoge snelheid. Gebruik alleen handwielen; vermijd sleutels/hendels. Spindelsmering (EP-kwaliteit vet) is ieder kwartaal verplicht.
Onderhoud testen
Test GB-standaard geflensde schuifafsluiters hydrostatisch na installatie bij een nominale waarde van 1,5× PN vóór de inbedrijfstelling van het systeem. Isoleer kleppen van stroomafwaartse apparatuur tijdens het testen. Jaarlijks: controleer de dichtheid van de pakkingbus, corrosie van de steel en integriteit van de flensverbinding. Vervang versleten pakkingringen onmiddellijk om diffuse emissies tegen te gaan.
Opslagbehandeling
Bewaar afsluiters binnenshuis, beschermd tegen vocht. Laat de einddoppen zitten tot de installatie.
1. Zeer efficiënt ontwerp: GB standaard geflensde schuifafsluiters hebben een rationeel geconfigureerd ontwerp dat efficiënt gebruik maakt van de ruimte, waardoor een superieure stabiliteit van het kleplichaam wordt bereikt, een minimale vloeistofweerstand en een geoptimaliseerde stroomcoëfficiënt.
2. Verbeterde levensduur van de afdichting: De afdichtingsinterface maakt gebruik van roestvrij staal en een carbidecoating, waardoor slijtage wordt geminimaliseerd en de levensduur aanzienlijk wordt verlengd.
3. Betrouwbaar en eenvoudig te bedienen: flexibele grafietpakking zorgt voor een betrouwbare afdichtingsintegriteit, wat resulteert in een soepele werking en een minimaal bedieningskoppel.
4. Veelzijdige bedieningsmethoden: GB standaard geflensde schuifafsluiters zijn compatibel met verschillende bedieningsmechanismen, waaronder handmatige, pneumatische, elektrische en tandwielaangedreven, om aan diverse toepassingsvereisten te voldoen.
5. Diverse structuren: verkrijgbaar in verschillende structurele configuraties, waaronder een enkele poort met flexibele wig, een enkele poort met stijve wig of een parallelle (dubbele) poort.
Ontwerpspecificaties: GB / T 12234
Structuurlengte: GB / T 12221
Aansluitflens: JB / T 79.1
Keuring en keuring: JB/T 9092
Druk - Temperatuur: GB / T 9131
Productidentificatie: GB / T 12220
| Nominale drukPN(MPa) | geval | testdruk (MPa) | Verzegeld | |
| Verzegeld (vloeistof) | Afdichting (gas) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Materiaal van de schaal | Geschikte media | Toepasselijke temperatuur (℃) |
| Koolstofstaal (C-type) | Water, stoom, olie | ≤425 |
| Chroomnikkel-titaanstaal (P-type) | Salpeterzuren | ≤200 |
| Chroomnikkel-molybdeen-titaanstaal (R-type) | Azijnzuur | ≤200 |
| Chroom-molybdeenstaal (type I) | Water, stoom, olie | ≤550 |
| Lichaam, motorkap | Ventielplaat, zitting | Klepsteel | Stammoer | vulmiddel | Handwiel |
| Koolstofstaal | Hoogwaardig koolstofstaal + hardmetaal of roestvrij staal | Chroom roestvrij staal | Aluminium brons | Grafiet asbestverpakking | Smeedbaar ijzer |
| Chroomnikkel-titaanstaal | Roestvrij staal, roestvrij staal + hardmetaal | Chroomnikkel-titanium roestvrij staal | Aluminium brons | Teflon | Smeedbaar ijzer |
| Chroom-nikkel-molybdeen-titaanstaal | Roestvrij staal, roestvrij staal + hardmetaal | Chroomnikkel-titanium roestvrij staal | Aluminium brons | Teflon | Smeedbaar ijzer |
| Chroom-molybdeenstaal | Gelegeerd staal + hardmetaal | Chroom-molybdeenstaal | Aluminium brons | Flexibel asbest | Smeedbaar ijzer |
| Nominale diameter | De hoofdafmetingen en aansluitmaten | |||||||
| L | D | D1 | D2 | b | Zd | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
