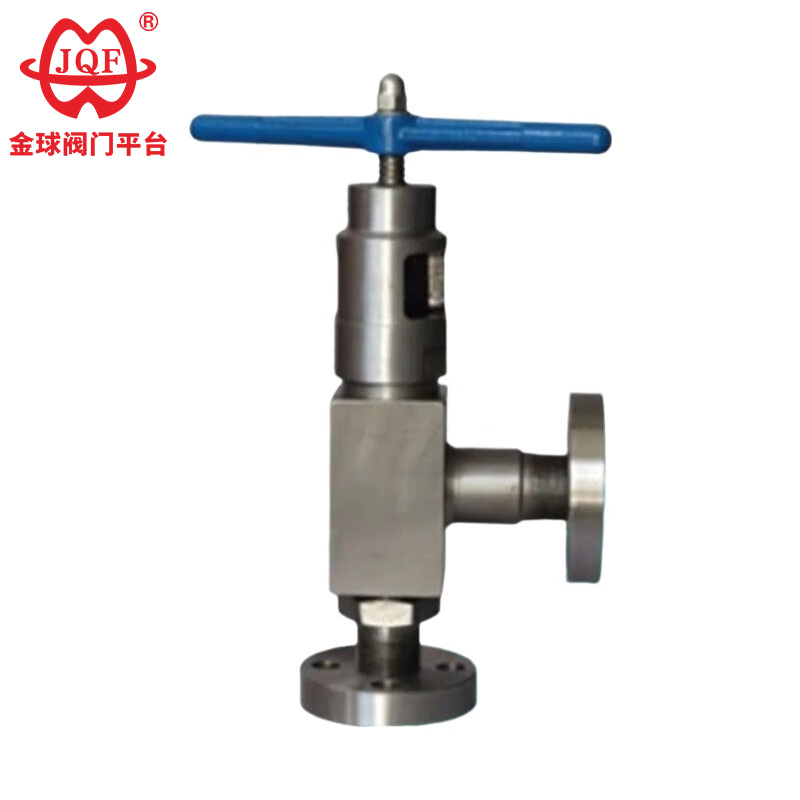

Hoekventiel met hoge druk

JQF Valve is een kleppenfabriek en -fabrikant in China, die zich bezighoudt met de service en handel in roestvrijstalen en koolstofstalen kogelkranen, schuifafsluiters, klepafsluiters, terugslagkleppen, enz. Deze duurzame hoekafsluiter met hoge druk maakt gebruik van geavanceerde mondiale kleptechnologie en is bij uitstek geschikt voor gebruik in productiesystemen voor synthetische ammoniak en koelsystemen voor kunstmestfabrieken. Het is duurzaam en gemakkelijk te onderhouden. Wij bieden one-stop, hoogwaardige klepoplossingen aan klanten over de hele wereld.

Stuur onderzoek

Productomschrijving

The biggest advantage of this customized high pressure angle type globe valve manufactured by Foshan Jinqiu Valve Co., LTD. supplier is that it can be installed at bends in piping systems, eliminating the need for 90° elbows and simplifying operation. This type of valve is ideally suited for use in synthetic ammonia production systems and refrigeration systems in fertilizer plants. For example, models J44H-160, J44H-320, L44H-160, and L44H-320 are all specifically designed for ammonia production systems.

Waarom voor ons kiezen?

Ruime keuze aan modellen:
We bieden een breed scala aan diameters van hoogwaardige hogedruk hoekafsluiters van DN15 tot DN200, evenals verschillende drukklassen zoals 1,6 MPa en 2,5 MPa (zie specificatietabel hierboven) om aan uw verschillende pijpleidinglay-out en drukvereisten te voldoen.
Perfecte serviceondersteuning:
Professioneel advies: Ons technisch team kan u selectieondersteuning bieden om ervoor te zorgen dat de klep perfect bij uw systeem past.
Kwaliteitsborging: Wij bieden een duidelijke garantieperiode voor onze producten en ondersteunen het testen van monsters.
Handige logistiek: sterke bundelverpakking, belangrijke componenten hebben een duidelijke kleurcode, handig om te tellen en ter plaatse te installeren, we kunnen ook efficiënt internationaal transport regelen.

Implementatienormen

Volg de regels	STANDAARD
Ontwerp en vervaardiging	GB12233/GB12235
Structuur lengte	GB 12221/JB96 (Lange serie)
Structuur lengte	GB78/JB79 (GB, HG, SH)
Druktest	GB/T 13927
Teken	GB12220
Beschikbaarheid	GB/T12252

Hoekkraan/smoorklep 1,6 MPa hoofdaansluiting maat

DN	L	D	D1	D2	f	b	z-φd	Doen	H1	H2
15	65	95	65	45	2	14	4-φ14	100	240	265
20	75	105	75	55	2	16	4-φ14	100	245	270
25	80	115	85	65	2	16	4-φ14	120	250	275
32	95	135	100	78	2	18	4-φ18	140	260	290
40	100	145	110	85	2	18	4-φ18	140	290	325
50	115	160	125	100	2	20	4-φ18	160	300	335
65	145	180	145	120	2	20	4-φ18	180	355	400
80	155	195	160	135	2	22	4-φ18	240	400	450
100	175	215	180	155	2	24	8-φ18	240	455	495
125	200	245	210	185	2	26	8-φ18	280	530	560
150	240	280	240	210	2	28	8-φ23	320	605	650
200	275	335	295	265	2	30	8-φ23	360	650	770

Hoekkraan/smoorklep 2,5 MPa hoofdaansluiting maat

DN	L	D	D1	D2	f	b	z-φd	Doen	H1	H2
15	65	95	65	45	2	16	4-φ14	120	245	270
20	75	105	75	55	2	16	4-φ14	120	250	275
25	80	115	85	65	2	16	4-φ14	140	260	290
32	95	135	100	78	2	18	4-φ18	140	290	325
40	100	145	110	85	3	18	4-φ18	160	300	335
50	115	160	125	100	3	20	4-φ18	180	355	400
65	145	180	145	120	3	22	8-φ18	220	400	450
80	155	195	160	135	3	22	8-φ18	280	450	495
100	175	230	190	160	3	24	8-φ23	320	530	590
125	200	270	220	188	3	28	8-φ25	380	600	650
150	240	300	250	218	3	30	8-φ25	400	650	770
200	275	360	310	278	3	34	12-φ23	450	700	850

Hottags: Hogedrukhoektype bolklep, China, aangepast, kwaliteit, duurzaam, geavanceerd, fabrikant, leverancier, fabriek, op voorraad
