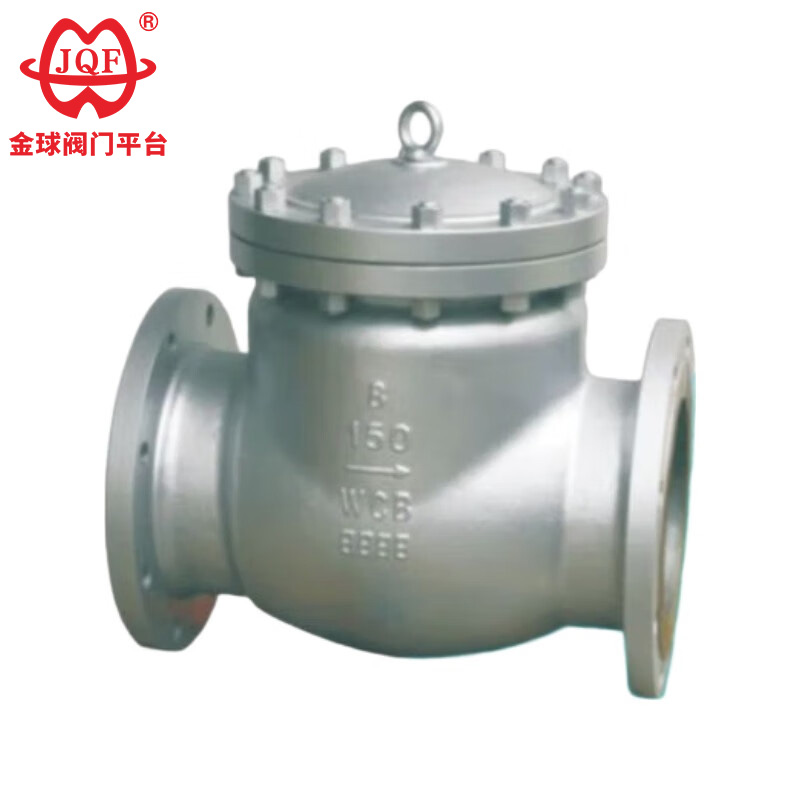

Jinqiu Valve, een professionele fabrikant van terugslagkleppen in China, onze API-terugslagkleppen zijn volledig volgens Amerikaanse normen ontworpen en vervaardigd. Deze kleppen hebben een esthetisch aantrekkelijke structuur en geavanceerde technologie. API-terugslagkleppen openen en sluiten de klepschijf automatisch op basis van de stroming van het medium zelf om terugstroming te voorkomen. Ze worden ook wel terugslagkleppen, terugslagkleppen of terugslagkleppen genoemd. Hun belangrijkste functies zijn het voorkomen van terugstroming van het medium, het voorkomen van omkering van pomp en aandrijfmotor en het voorkomen van lekkage van het medium in de container.
1. Lage stromingsweerstand: Wanneer de API-terugslagklep volledig open is, is het stromingspad vrijwel onbelemmerd, wat resulteert in een lage drukval.
2. Snelle sluiting en terugstroompreventie: De hefboomwerking van de klepschijf zorgt voor een snelle reactie en sluiting, zelfs bij het begin van terugstroming.
3. Brede toepasbaarheid: geschikt voor een breed scala aan buisdiameters, van DN50 tot DN1200 en hoger.
| Serienummer | projectnaam | parameter | |||||
| 1 | Nominale drukPN(MPa) | 150LB | 300LB | 600LB | 900LB | 1500LB | 2500LB |
| 2.0 | 5.0 | 10.0 | 15.0 | 25.0 | 42.0 | ||
| 2 | Testdruk van de schaalsterkte | Nominale druk bij kamertemperatuur 1,5 keer | |||||
| 3 | Hoge druk afdichtingstestdruk | Nominale druk bij kamertemperatuur 1,1 keer | |||||
| 4 | Werkdruk bij kamertemperatuur | Druk op de ASME B16.34 druk- en temperatuurclassificatie | |||||
| ontwerp normen | Structuur lengte | Flensaansluiting maat | Test en inspectie | Druk- en temperatuurreferentie |
| API6D/ASME B16.34 | ASME B16.10 | ASME B16.5 | API598/API6D | ASME B16.34 |
| Onderdeelnaam | Materiaal naam | |||||
| Lichaam | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| dop | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Ventiel plaat | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Afdichtingsoppervlak | 13Cr/STL | STL | Lichaam / STL | Lichaam / STL | Lichaam / STL | Lichaam / STL |
| Ventiel schacht | A182 F6a | A182 F11 | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Pakking | Flexibel grafiet | Flexibel grafiet | Flexibel grafiet | Flexibel grafiet | Flexibel grafiet | Flexibel grafiet |
| bout | A193 B7 | A193 B16 | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| Moer | A194 2H | A194 4 | A194 8 | A194 8M | A194 8 | A194 8M |
| Bedrijfstemperatuur | -29~425℃ | -29~540℃ | -46~425℃ | -46~425℃ | -46~425℃ | -46~425℃ |
| Geschikte media | stoom | stoom | Zwak corrosief | Zwak corrosief | Zwak corrosief | Zwak corrosief |

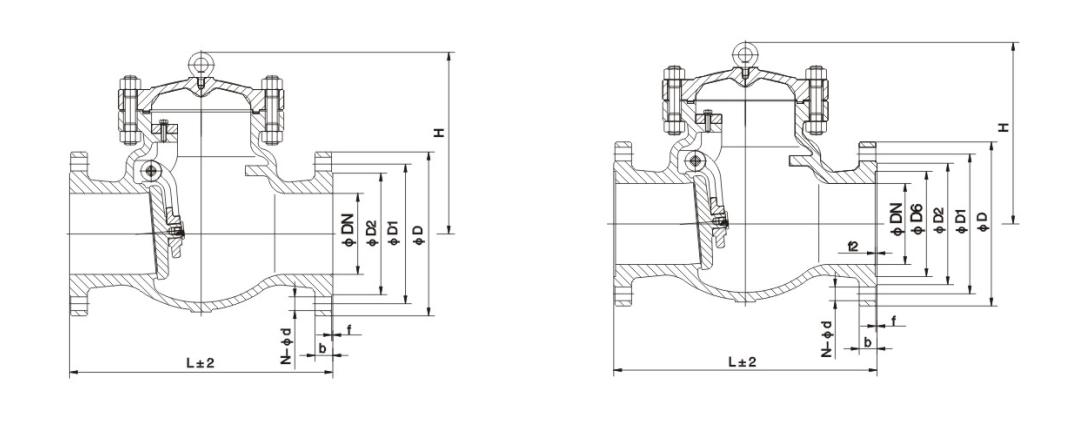

| Nominale diameter | maat | ||||||||
| m | in | L | D | D1 | D2 | b | f | n-Φd | H |
| H44H-150Lb | |||||||||
| 50 | 2 | 203 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 180 |
| 80 | 3 | 241 | 192 | 152.5 | 127 | 19 | 1.6 | 4-19 | 190 |
| 100 | 4 | 297 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 203 |
| 125 | 5 | 330 | 254 | 216 | 186 | 24 | 1.6 | 8-22 | 229 |
| 150 | 6 | 356 | 279 | 241.5 | 216 | 26 | 1.6 | 8-22 | 257 |
| 200 | 8 | 495 | 342 | 298.5 | 270 | 29 | 1.6 | 8-22 | 292 |
| 250 | 10 | 622 | 406 | 362 | 324 | 31 | 1.6 | 12-25 | 355 |
| 300 | 12 | 698 | 483 | 432 | 381 | 32 | 1.6 | 12-25 | 396 |
| H44H-300Lb | |||||||||
| 50 | 2 | 267 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | 178 |
| 80 | 3 | 318 | 210 | 168.5 | 127 | 29 | 1.6 | 8-22 | 216 |
| 100 | 4 | 356 | 254 | 200 | 157 | 32 | 1.6 | 8-22 | 241 |
| 125 | 5 | 400 | 279 | 235 | 186 | 35 | 1.6 | 8-22 | 267 |
| 150 | 6 | 444 | 318 | 270 | 216 | 37 | 1.6 | 12-22 | 305 |
| 200 | 8 | 533 | 381 | 330 | 270 | 42 | 1.6 | 12-25 | 368 |
| 250 | 10 | 622 | 445 | 387 | 324 | 48 | 1.6 | 16-29 | 394 |
| 300 | 12 | 711 | 521 | 451 | 381 | 51 | 1.6 | 16-32 | 445 |
| H44H-600Lb | |||||||||
| 50 | 2 | 295 | 165 | 127 | 92 | 33 | 6.4 | 8-19 | 203 |
| 80 | 3 | 359 | 210 | 168 | 127 | 36 | 6.4 | 8-22 | 235 |
| 100 | 4 | 435 | 273 | 216 | 157 | 45 | 6.4 | 8-25 | 286 |
| 125 | 5 | 511 | 330 | 266.5 | 186 | 52 | 6.4 | 8-29 | 292 |
| 150 | 6 | 562 | 356 | 292 | 216 | 55 | 6.4 | 12-29 | 330 |
| 200 | 8 | 664 | 419 | 349 | 270 | 63 | 6.4 | 12-32 | 381 |
| 250 | 10 | 791 | 510 | 432 | 324 | 71 | 6.4 | 16-35 | 457 |
| 300 | 12 | 842 | 559 | 489 | 381 | 74 | 6.4 | 20-35 | 584 |
