Extractor pneumatische terugslagklep

Jinqiu Valve produceert en verkoopt voornamelijk kogelkranen, vlinderkleppen, schuifafsluiters, terugslagkleppen, flenzen en andere producten. Onze hoogwaardige, op maat gemaakte pneumatische terugslagkleppen worden geproduceerd volgens de GB-, ANSI-, JIS- en DIN-normen, en hun belangrijkste voordelen liggen in hun betrouwbare afdichting en effectieve waterslagonderdrukking. Onze producten bieden een goed prijsvoordeel en bestrijken de meeste delen van China, maar ook de markten van Europa, Zuidoost-Azië en het Midden-Oosten. We kijken ernaar uit om uw langetermijnpartner in China te worden.

Stuur onderzoek

Productomschrijving

This high quality extractor pneumatic check valve from Jinqiu Valve factory features a wear-resistant hard alloy overlay, ensuring stable and reliable sealing. Simultaneously, a counterweight and cylinder structure provide balancing force during forward flow, aiding in valve opening and smooth operation, while enabling rapid closure during reverse flow, effectively preventing water hammer.

1. Meerdere eindverbindingen, VCR/knelfitting/vrouwelijk/mannelijk verbindingsmethoden zijn optioneel.
2. Volledig gelast ontwerp, geen interne schroefdraad.
3. FKM-afdichtring zorgt voor de mogelijkheid van afgedicht schakelen.
4. Voorwaartse stroming kan worden gegenereerd wanneer de stroomopwaartse druk minder dan 0,14 bar (2 PSIG) bedraagt.
5. Het kan worden gesloten als de tegendruk minder dan 0,4 bar (2 PSIG) bedraagt.
6. De standaard gemiddelde interne oppervlakteruwheid is Ra20 uin. (0,5um), elektrolytisch polijsten tot een ruwheid van Ra10 uin. (0,25um) is optioneel.

Opmerking

De pneumatische terugslagklep van de extractor is alleen ontworpen voor het regelen van de stroomrichting en mag nooit worden gebruikt als veiligheidsmechanisme.
Wanneer de pneumatische terugslagklep van de extractor gedurende een bepaalde tijd niet is geopend, kan de initiële openingsdruk hoger zijn dan de ingestelde openingsdruk.
H64Y type 1500 (Lb) ~ 2500 (Lb) hoge temperatuur stomplassen terugslagklep voor Class1500 ~ 2500Lb, bedrijfstemperatuur -29 ~ 570 ℃ aardolie, chemische, thermische krachtcentrales en andere omstandigheden van de pijpleiding.

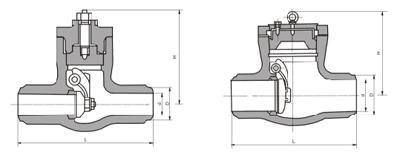

H64Y-1500Lb hoofdvorm en aansluitafmetingen

Nominale diameter PNS (inch)	Afmetingen en aansluitmaten			gewicht
Nominale diameter PNS (inch)	d	L	H	gewicht
2	50	330	240	40
3	60	368	305	60
4	80	457	315	95
5	96	533	409	170
6	118	610	465	186
8	147	762	528	415
10	180	914	613	658
12	222	1041	680	1200
14	254	1118	745	1638

H64Y-2500Lb hoofdvorm en aansluitafmetingen

Nominale diameterPNS(in)	Afmetingen en aansluitmaten			gewicht
Nominale diameterPNS(in)	d	L	H	gewicht
3	54	368	297	44
4	70	457	385	110
5	86	533	410	130
6	104	610	455	192
8	130	762	557	466
10	162	914	615	730
12	210	1041	715	1120
14	234	1118	790	1495
16	264	1245	815	1950
18	304	1397	815	2400

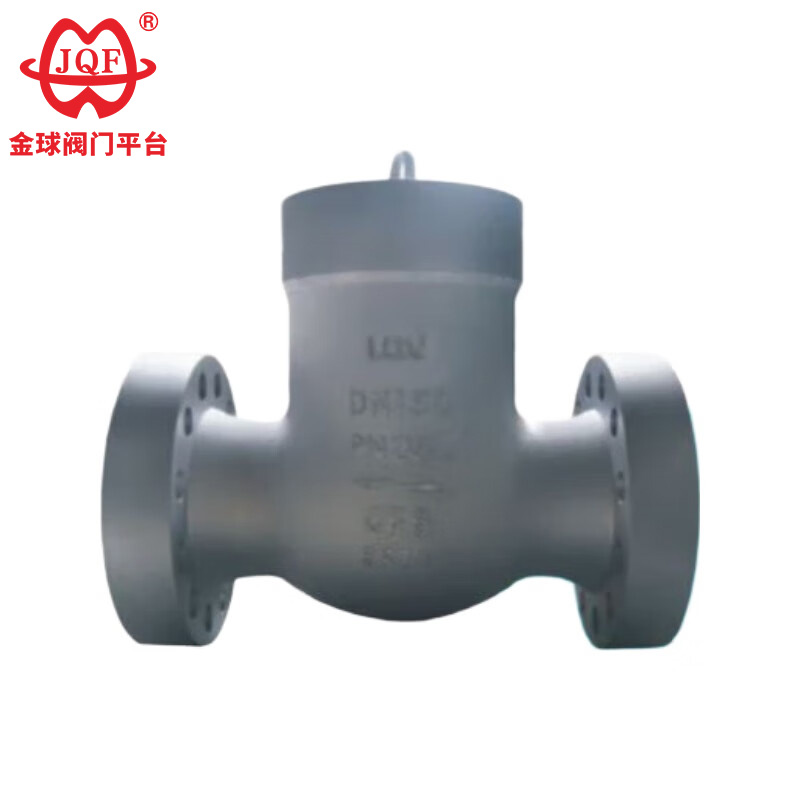

Structuur foto
