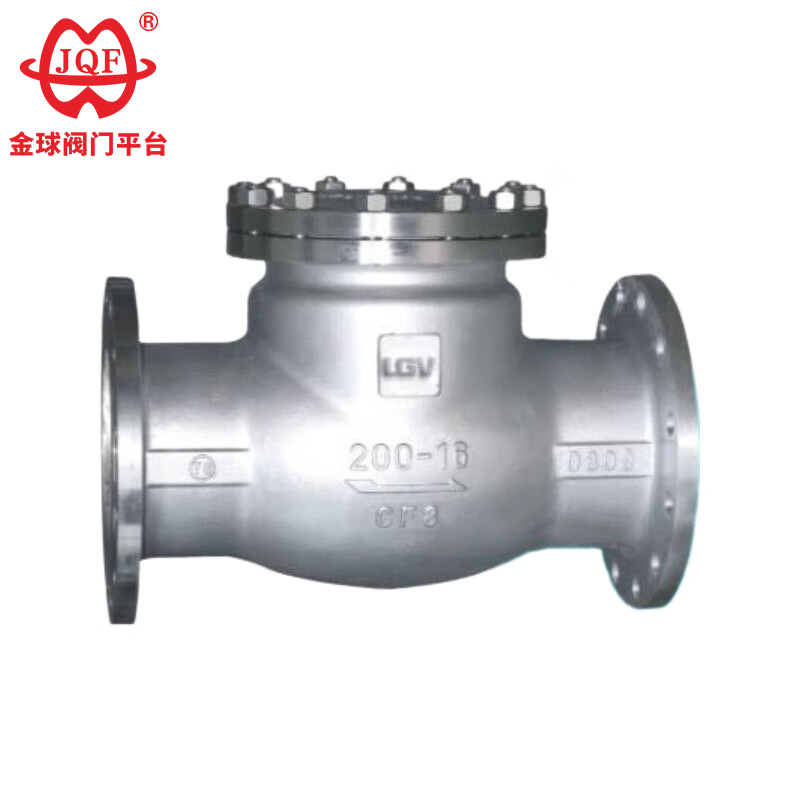

Jinqiu Valve, een professionele fabrikant van roestvrijstalen terugslagkleppen in China, die roestvrijstalen terugslagkleppen vervaardigt waarvan de tuimelaars een bolvormige verbindingsstructuur gebruiken op de kruising van de tuimelaar en de klepschijf. Hierdoor heeft de klepschijf een zekere mate van vrijheid binnen een bereik van 360 graden en wordt een passende micropositiecompensatie geboden.
Deze kleppen worden veel gebruikt in de chemische, metallurgische en farmaceutische industrie. Roestvrijstalen terugslagkleppen van het type H44W en H44Y worden gebruikt in leidingsystemen, voornamelijk om terugstroming van het medium te voorkomen, om te voorkomen dat de pomp en de aandrijfmotor omkeren, en om lekkage van het medium in containers te voorkomen. Terugslagkleppen kunnen ook worden gebruikt in pijpleidingen waar de druk hoger kan zijn dan die van het hoofd- of hulpsysteem.
1. Lage drukval: het ontwerp met volledige doorlaat van de roestvrijstalen terugslagklep zorgt voor minimale stromingsweerstand wanneer deze open is, waardoor energie in het systeem wordt bespaard.
2. Volautomatische werking: de roestvrijstalen terugslagklep vereist geen externe voeding of handmatige tussenkomst; het werkt uitsluitend op basis van lijnstroom en druk.
3. Betrouwbare afdichting: het biedt een metaal-op-metaal of veerkrachtige (zachte) zitting om terugstroming te voorkomen.
4. Robuust en eenvoudig ontwerp: de roestvrijstalen terugslagklep heeft weinig bewegende delen, hoge betrouwbaarheid en vereist minimaal onderhoud.
| model | H44W-16P~250 | |
| Werkdruk (MPa) | 1,6 ~ 25 | |
| juiste temperatuur (℃) | ≤550 | |
| Geschikte media | Zwak corrosief medium | |
| materiaal | Carrosserie, motorkap, schijf | Chroomnikkel-titanium roestvrij staal |
| Afdichtingsoppervlak | Lichaam verzegeld | |
| Onderdeelnaam | Materiaal naam | |||
| Lichaam | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| dop | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Ventiel plaat | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Afdichtingsoppervlak | Lichaam / STL | Lichaam / STL | Lichaam / STL | Lichaam / STL |
| Ventiel schacht | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Pakking | Flexibel grafiet | Flexibel grafiet | Flexibel grafiet | Flexibel grafiet |
| bout | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| Moer | A194 8 | A194 8M | A194 8 | A194 8M |
| Bedrijfstemperatuur | -46~425℃ | -46~425℃ | -46~425℃ | -46~425℃ |
| Geschikte media | Zwak corrosief | Zwak corrosief | Zwak corrosief | Zwak corrosief |
| Nominale diameterDN | De hoofdafmetingen en aansluitmaten | ||||||
| L | D | D1 | D2 | b | Zd | H | |
| H44W-16P H44W-16R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44W-25P H44W-25R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
