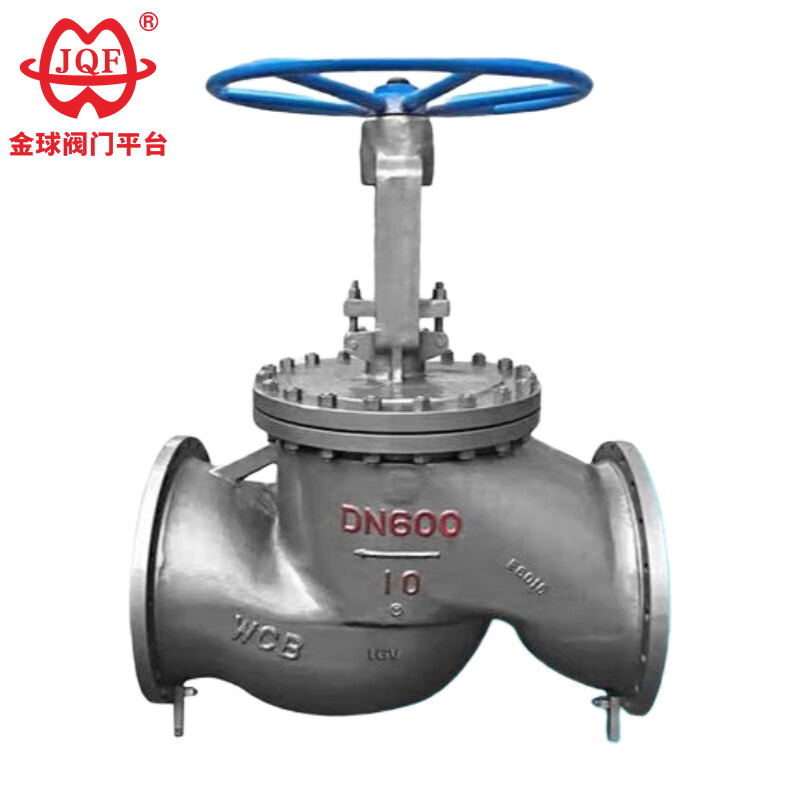

GB Standaard bolklep

De hoogwaardige en op maat gemaakte J41H-, J41Y- en J41W-type GB standaard klepafsluiters worden vervaardigd door JQF Valve, een professionele kleppenfabrikant in China. Hun openende en sluitende delen zijn cilindrische klepschijven en het afdichtingsoppervlak is vlak of conisch. De klepschijven bewegen lineair langs de middenlijn van de vloeistof. GB standaard klepafsluiters zijn alleen geschikt voor volledig open of volledig gesloten toepassingen en worden over het algemeen niet gebruikt voor debietregeling, maar debietregeling en smoring kunnen worden uitgevoerd volgens de behoeften van de klant.

Stuur onderzoek

Productomschrijving

Foshan Jinqiu Valve Co., Ltd. is a manufacturing factory integrating valve R&D, manufacturing, sales, and service. Our durable GB standard globe valves are specifically designed for oxygen pipelines, ensuring safe, stable, and efficient operation. Made from high-quality materials and undergoing rigorous degreasing and cleaning processes, these valves effectively prevent combustion risks and guarantee reliable sealing performance.

GB standaard klepafsluiter op voorraad is geschikt voor drukbereiken van PN1,6-PN16 en maten van DN15-DN400. Ze worden altijd gebruikt in de metallurgie, chemische, medische gas- en energie-industrie.

Structurele kenmerken

We innoveren voortdurend en streven naar uitmuntendheid, waarbij we gelijke tred houden met de tijd met onze hoogwaardige GB-standaard klepafsluiters en uitstekende klantenservice! We introduceren actief geavanceerde apparatuur, bedrijfsbeheer en technisch servicepersoneel, en streven ernaar een kwalitatief hoogstaand nationaal en internationaal klepmerk op te bouwen. Wij heten nieuwe en oude klanten welkom om onze faciliteiten te bezoeken en te inspecteren, samen te werken voor wederzijds voordeel en gezamenlijk een betere toekomst te creëren!

Uitvoerende standaard

Ontwerpspecificaties: GB / T 12235
Structuurlengte: GB / T 12221
Flensaansluiting: JB/T 79
Test en inspectie: JB / T 9002
Productidentificatie: GB / T 12220
Afleverspecificaties: JB/T 7928

Functies

1. Gestroomlijnde en geoptimaliseerde structuur: een vereenvoudigd ontwerp verbetert de efficiëntie van de productie van componenten en het onderhoud van apparatuur met 30%. 2. Onmiddellijk openen en sluiten: het ontwerp van de microslagstructuur bereikt een openings- en sluitreactiesnelheid van 0,8 seconden per cyclus. 3. Langdurig afdichtingssysteem: zelfsmerende afdichtingsoppervlaktetechnologie zorgt voor een ultralage wrijvingscoëfficiënt; de composiet afdichtingslaag heeft een anti-verouderingslevensduur van meer dan 50.000 openings- en sluitingscycli.

Prestatieparameters

model		J41H-16C~160C	J41Y-16C~160C	J41W-16P~160P
Werkdruk (MPa)		1,6~16,0
juiste temperatuur (℃)		≤425		≤150
Geschikte media		Water, stoom, olie		Zwak corrosief medium
materiaal	Lichaam, motorkap	Koolstofstaal		Chroomnikkel-titanium roestvrij staal
	Klepsteel	Chroom roestvrij staal		Chroomnikkel-titanium roestvrij staal
	Afdichtingsoppervlak	Het opduiken van legeringen op ijzerbasis	Hardface-legering	Lichaamsmateriaal
	vulmiddel	Asbestgrafiet, flexibel grafiet, PTFE

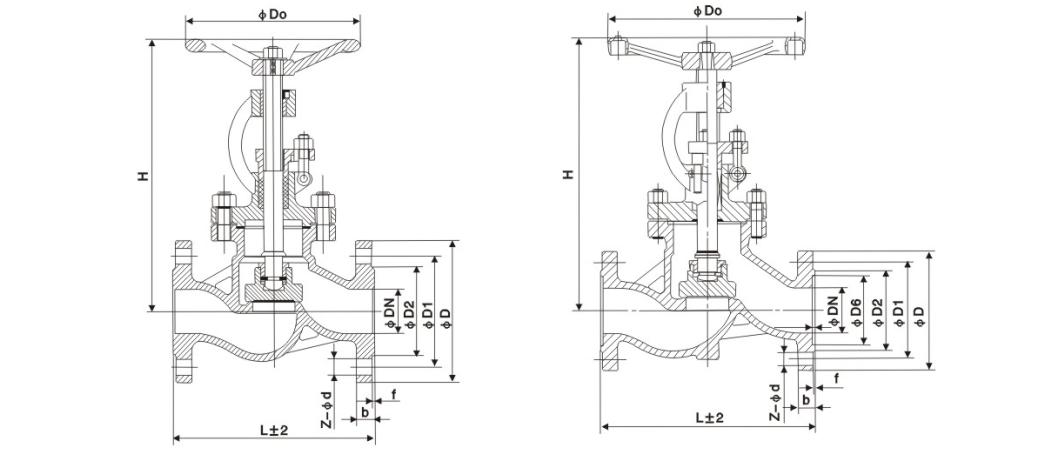

De hoofdvorm en aansluitgrootte

Nominale diameter	De hoofdafmetingen en aansluitmaten
Nominale diameter	L	D	D1	D2	b	Zd	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

Structuur foto
