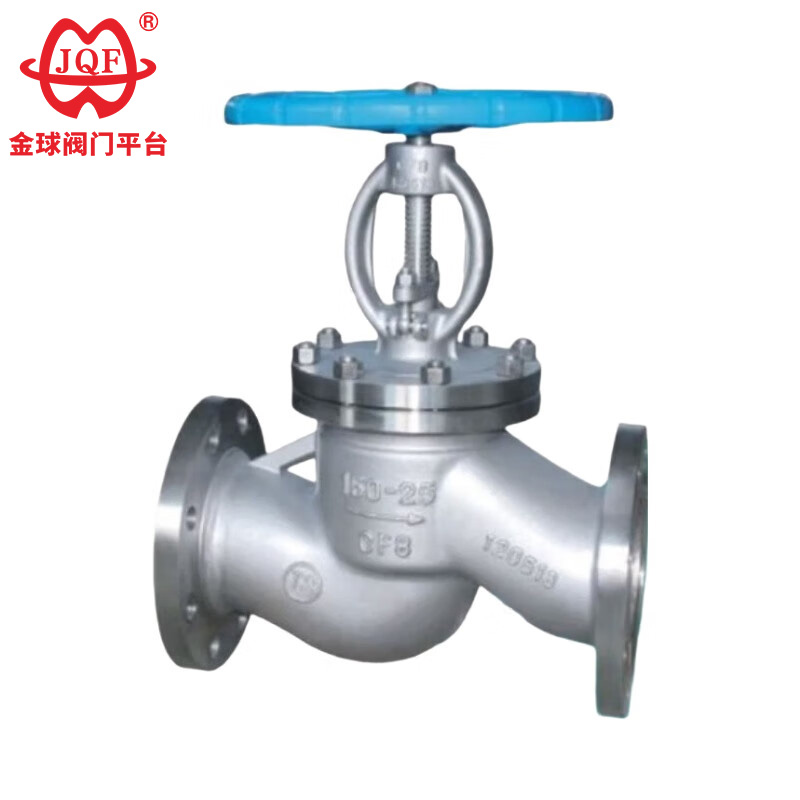

JQF Valve is een volledig procesfabriek voor de productie van kleppen, waarin wetenschappelijk onderzoek, ontwerp, productie, verkoop en after-sales service zijn geïntegreerd. Onze hoogwaardige roestvrijstalen flensafsluiter is een veiligheidsklep die speciaal is ontworpen voor het afsluiten van pijpleidingen voor media zoals ammoniak en aardgas. Het beschikt over stabiele afdichtingsprestaties, sterke corrosieweerstand en eenvoudige bediening. Gemaakt van corrosiebestendige materialen zoals roestvrij staal, is het geschikt voor de chemische industrie en lost het de problemen van slechte corrosieweerstand en gemakkelijke lekkage van gewone kleppen op. Het kan ook worden gebruikt om de stroom te reguleren. We organiseren ons productie- en operationeel management volgens de GB/T19001-2000-ISO9001:2000-kwaliteitssysteemnormen, geleid door het principe van "het vervaardigen van producten van hoge kwaliteit". We introduceren voortdurend internationaal geavanceerde productielijnen en apparatuur en ontwikkelen voortdurend nieuwe producten om aan de behoeften van de klant te voldoen. Met het oog op de toekomst kunnen wij u uitgebreide diensten aanbieden via internet en interactieve communicatie.
1. Een strikte materiaalkeuze garandeert kwaliteit.
2. De roestvrijstalen flensafsluiter is slijtvast, corrosiebestendig, hogedrukbestendig en bestand tegen hoge temperaturen, met een lange levensduur.
3. Het is flexibel te installeren, eenvoudig te demonteren en beschikt over een handige handwielrotatie.
4. De roestvrijstalen flensafsluiter is waterdicht en stofdicht, met een redelijke structuur, perfect ontwerp en uitstekende afdichtingsprestaties.
5. De roestvrijstalen flensbolklep wordt voornamelijk gebruikt voor het regelen van ammoniak, brandstofgas en gasvormige media zoals stikstof en waterstof.
Ontwerpspecificaties: GB / T 12235
Structuurlengte: GB / T 12221
Flensaansluiting: JB/T 79
Keuring en keuring: JB/T 9002
Productidentificatie: GB / T 12220
Afleverspecificaties: JB/T 7928
| model | J41H-16C~160C | J41Y-16C~160C | J41W-16P~160P | |
| Werkdruk (MPa) | 1,6~16,0 | |||
| juiste temperatuur (℃) | ≤425 | ≤150 | ||
| Geschikte media | Water, stoom, olie | Zwak corrosief medium | ||
| materiaal | Lichaam, motorkap | Koolstofstaal | Chroomnikkel-titanium roestvrij staal | |
| Klepsteel | Chroom roestvrij staal | Chroomnikkel-titanium roestvrij staal | ||
| Afdichtingsoppervlak | Het opduiken van legeringen op ijzerbasis | Hardface-legering | Lichaamsmateriaal | |
| vulmiddel | Asbestgrafiet, flexibel grafiet, PTFE | |||

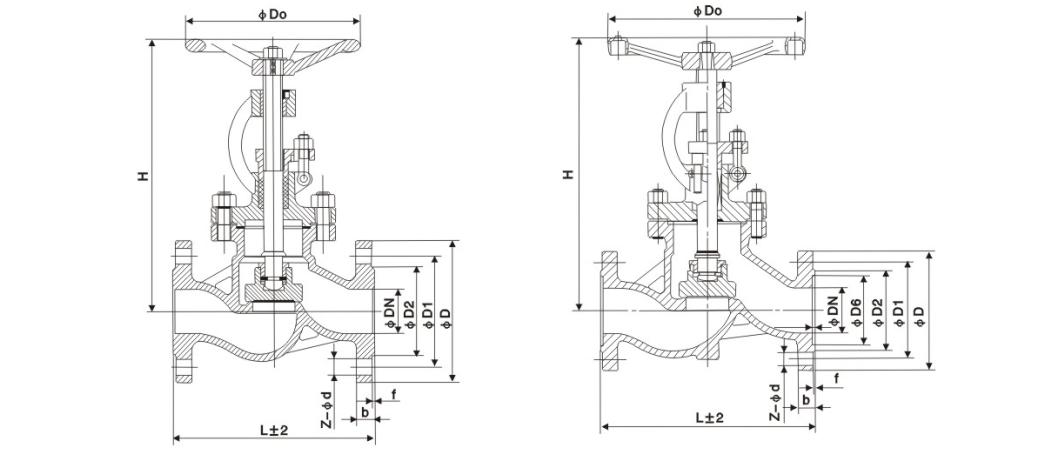

| Nominale diameter | De hoofdafmetingen en aansluitmaten | |||||||
| L | D | D1 | D2 | b | Zd | H | D0 | |
| J41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 230 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 290 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 310 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 350 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 400 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 480 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 600 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 650 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 750 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 850 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 980 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| J41H-25C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 290 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 350 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 400 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 480 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 600 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 650 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 750 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 850 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 980 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
