Roestvrijstalen bolklep

Duurzame J41H, J41Y, J41W roestvrijstalen klepafsluiter geproduceerd door JQF Valve. Het openings- en sluitgedeelte is een cilindrische klepflap, het afdichtingsoppervlak is vlak of conisch en de klepflap beweegt lineair langs de middellijn van de vloeistof. De roestvrijstalen afsluitklep is alleen geschikt voor volledig openen en volledig sluiten. Het wordt over het algemeen niet gebruikt om het debiet aan te passen. Het kan worden aangepast en gesmoord wanneer het wordt aangepast.

Stuur onderzoek

Productomschrijving

Foshan Jinqiu-klepco., LTD. is een hoogwaardige fabrikant van roestvrijstalen klepafsluiters die ontwerp, ontwikkeling, productie, verkoop en service integreert. Onze belangrijkste producten omvatten verschillende regelkleppen, elektrische kleppen, pneumatische kleppen, magneetkleppen, handmatige kleppen, actuatoren en klepaccessoires.
Onze roestvrijstalen klepafsluiter is een schuifafsluiter met een gegoten roestvrijstalen behuizing, flensaansluitingen aan beide uiteinden en een schuifafsluiterstructuur. De kernfunctie ervan is het nauwkeurig regelen van de doorstroming of het betrouwbaar afsluiten van het medium in pijpleidingen.
Vanwege zijn uitstekende corrosieweerstand en betrouwbare afdichtingsprestaties is het een van de voorkeurskleppen geworden voor corrosieve media of toepassingen met hoge zuiverheid in de chemische, petrochemische, voedingsmiddelen- en farmaceutische industrie.
Customers trust JQF valves' high quality, reliable performance, and good and comprehensive customer service. We will continue to innovate to provide first-class valve solutions.

1. Eenvoudige structuur: het ontwerp van de roestvrijstalen klepafsluiter is eenvoudig, waardoor productie en onderhoud gemakkelijk en efficiënt zijn.
2. Snelle respons: korte werkslag zorgt voor extreem snel openen en sluiten van de klep.
3. Duurzame afdichting: uitstekend afdichtingseffect, minimale wrijvingsweerstand en lange levensduur.

Uitvoerende standaard

Ontwerpspecificaties: GB / T 12235
Structuurlengte: GB / T 12221
Flensaansluiting: JB/T 79
Keuring en keuring: JB/T 9002
Productidentificatie: GB / T 12220
Afleverspecificaties: JB/T 7928

Prestatieparameters

model		J41H-16C~160C	J41Y-16C~160C	J41W-16P~160P
Werkdruk (MPa)		1,6~16,0
juiste temperatuur (℃)		≤425		≤150
Geschikte media		Water, stoom, olie		Zwak corrosief medium
materiaal	Lichaam, motorkap	Koolstofstaal		Chroomnikkel-titanium roestvrij staal
	Klepsteel	Chroom roestvrij staal		Chroomnikkel-titanium roestvrij staal
	Afdichtingsoppervlak	Het opduiken van legeringen op ijzerbasis	Hardface-legering	Lichaamsmateriaal
	vulmiddel	Asbestgrafiet, flexibel grafiet, PTFE

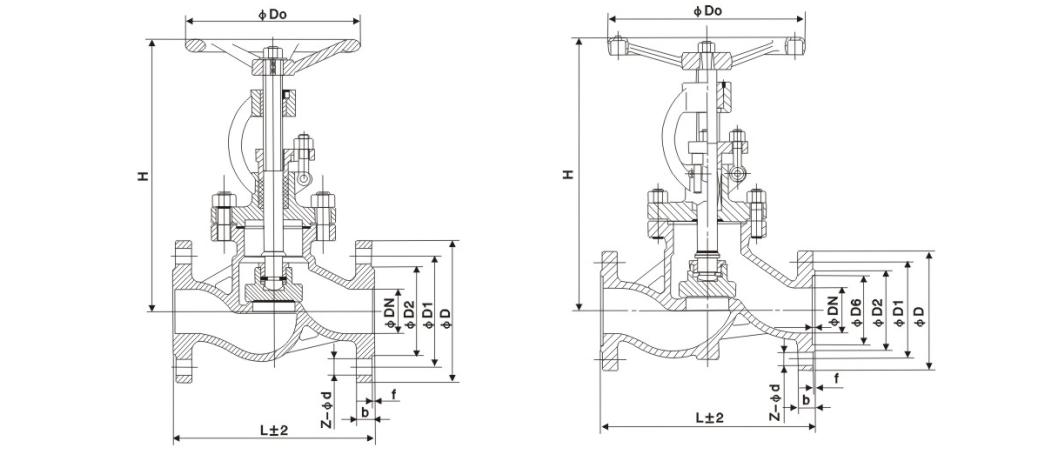

De hoofdvorm en aansluitgrootte

Nominale diameter	De hoofdafmetingen en aansluitmaten
Nominale diameter	L	D	D1	D2	b	Zd	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

Structuur foto
