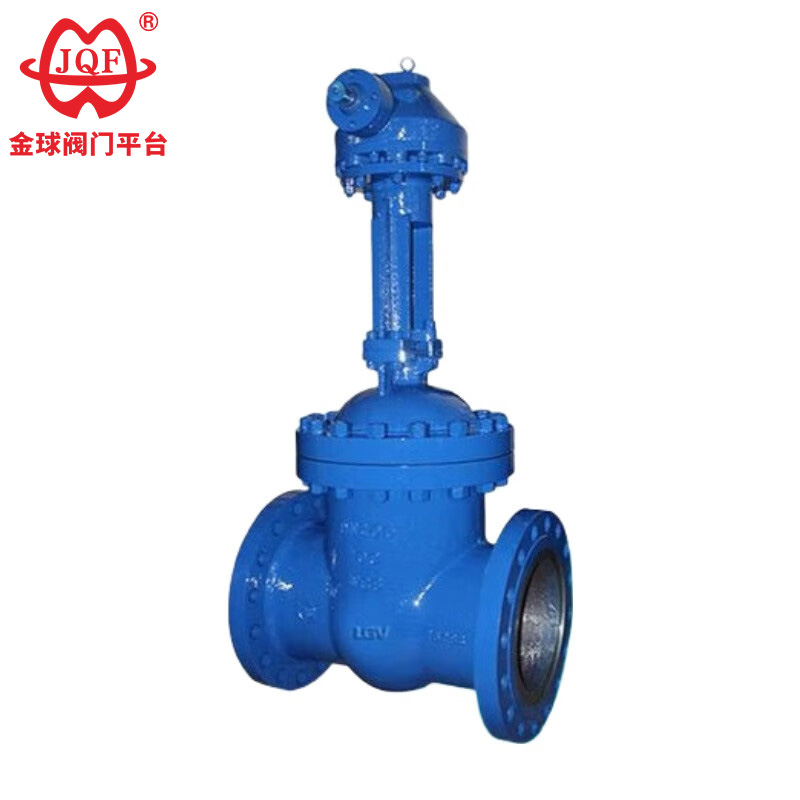

Z540H, Z540Y, Z540W type PN16 ~ PN160 stalen kegeltandwielaangedreven wigafsluiter geproduceerd door Lianggu valve Co., Ltd. Kegeltandwielaandrijving, flensaansluiting, wigvormige elastische poort. Het materiaal van het afdichtingsoppervlak van de zitting is een laslegering (Z540H-16C ~ 160, Z540Y-16C ~ 160, Z540Y-16I ~ 160I, Z540Y-16P ~ 160P, Z540Y-16R ~ 160R), roestvrij staal (Z540W-16P ~ 160P, Z540W-16R). ~ 160R), nominale druk PN16 ~ PN160. Het materiaal van het kleplichaam is koolstofstaal (Z540H-16C ~ 160, Z540Y-16C ~ 160), chroommolybdeen gelegeerd staal (Z540Y-16I ~ 160I), roestvrij staal (Z540W-16P ~ 160P, Z540Y-16P ~ 160P, Z540W-16R ~ 160R, Z540Y-16R ~ 160R) schuifafsluiter.
1. Aangepaste kegeltandwielafsluiters zijn voorzien van geavanceerde normen, betrouwbare afdichting, superieure prestaties en een aantrekkelijk uiterlijk.
2. Wigvormige klepplaatstructuur voor flexibel schakelen.
3. Klepplaat en zitting zijn gelast uit een Stelliet-legering.
4. De klepsteel ondergaat een afschrik- en temperbehandeling voor verbeterde corrosie- en slijtvastheid.
5. Er zijn meerdere pijpflensstandaarden en typen flensafdichtingsoppervlakken beschikbaar.
6. Hoge kwaliteit kegeltandwielafsluiters zijn verkrijgbaar in verschillende behuizingsmaterialen om aan verschillende druk-, temperatuur- en mediaomstandigheden te voldoen.
| model | PN | Werkdruk/MPa | Bedrijfstemperatuur/℃ | Geschikte media |
| Z540H-16C-160 | 16-160 | 1,6-16,0 | ≤425 | Water, stoom, olie |
| Z540Y-16C-160 | 16-160 | 1,6-16,0 | ≤425 | Water, stoom, olie |
| Z540H-16I-160 | 16-160 | 1,6-16,0 | ≤550 | Stoom, olie |
| Z540W-16P-40P | 16-40 | 1,6-4,0 | ≤150 | Corrosieve media |
| Z540Y-16P-160P | 16-160 | 1,6-16,0 | ≤150 | Corrosieve media |
| Z540W-16R-40R | 16-40 | 1,6-4,0 | ≤150 | Corrosieve media |
| Z540Y-16R-160R | 16-160 | 1,6-16,0 | ≤150 | Corrosieve media |

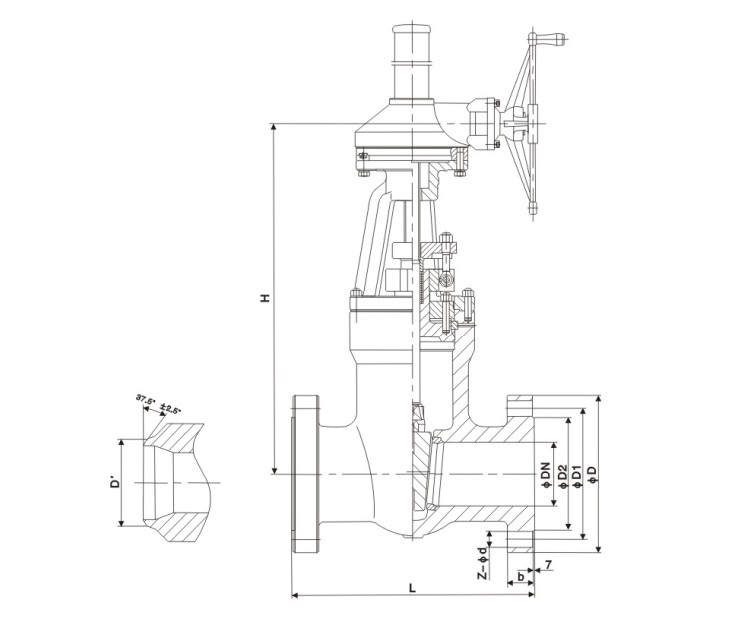

| Nominale diameter | De hoofdafmetingen en aansluitmaten | |||||||
| L | D | D1 | D2 | b | Zd | H | ||
| Z540H-16C | ||||||||
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 730 | |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 897 | |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1032 | |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1170 | |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1330 | |
| 450 | 650 | 640 | 585 | 545 | 40-4 | 20-Φ30 | 1541 | |
| 500 | 700 | 705 | 650 | 608 | 44-4 | 20-Φ34 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 48-5 | 20-Φ36 | 1874 | |
| 700 | 900 | 910 | 840 | 788 | 50-5 | 24-Φ36 | 2083 | |
| 800 | 1000 | 1020 | 950 | 898 | 52-5 | 24-Φ41 | 2400 | |
| Z540H-25 | ||||||||
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 730 | |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 897 | |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1032 | |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1170 | |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1330 | |
| 450 | 650 | 660 | 600 | 555 | 50-4 | 20-Φ34 | 1541 | |
| 500 | 700 | 730 | 660 | 610 | 52-4 | 20-Φ36 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 56-5 | 20-Φ41 | 1874 | |
| 700 | 900 | 955 | 875 | 815 | 60-5 | 24-Φ42 | 2083 | |
| 800 | 1000 | 1070 | 990 | 930 | 64-5 | 24-Φ48 | 2400 | |
|
|
|
|
|
|
|
|
|
|
