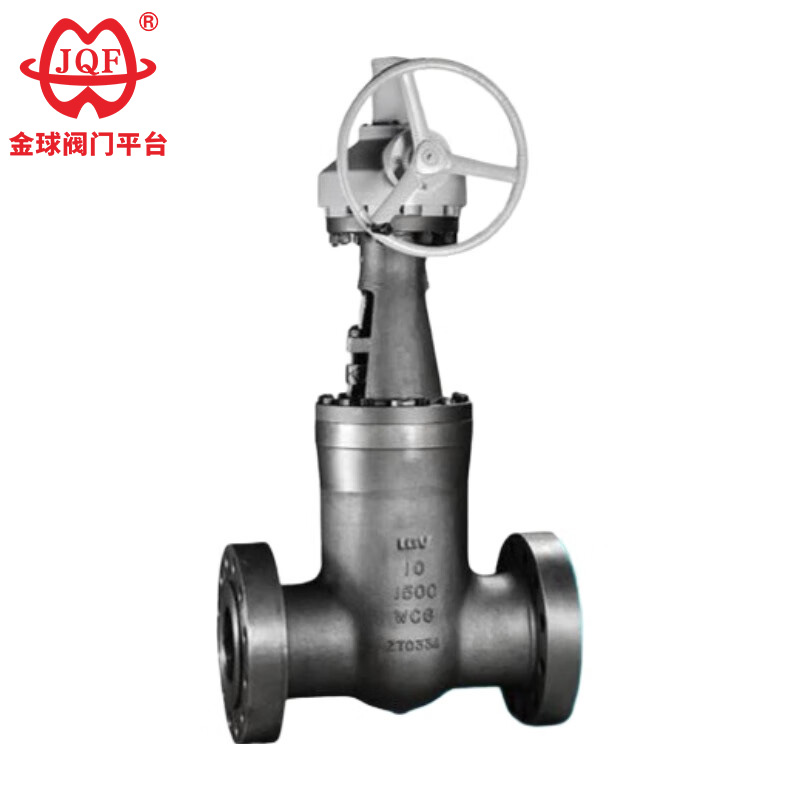

Hoge temperatuur schuifafsluiters, ook wel elektriciteitscentralekleppen genoemd, worden voornamelijk gebruikt in de leidingsystemen van verschillende systemen in thermische energiecentrales om het pijpleidingmedium af te sluiten of aan te sluiten. Toepasselijk medium: niet-corrosief medium zoals water en stoom.
Het wrijvingsloze aandrijfprincipe van de hogetemperatuur-schuifafsluiter overwint de inherente beperkingen van traditionele kleppen, namelijk de geleidelijke vermindering van de afdichtingsintegriteit als gevolg van oppervlakteslijtage tijdens bedrijf. De schuifafsluiter voor hoge temperaturen heeft een ontwerp met boveninlaat, waardoor direct online onderhoud mogelijk is terwijl de pijpleiding onder druk blijft, waardoor de uitvaltijd van apparatuur en de bedrijfskosten aanzienlijk worden verminderd zonder dat het systeem drukloos wordt gemaakt.
De geïntegreerde stoelstructuur voorkomt dat ingesloten media gevaarlijke overdrukomstandigheden creëren, waardoor het potentiële risico van drukopbouw in de kamer wordt geëlimineerd en overtredingen van veiligheidsvoorschriften worden vermeden.
Het geïntegreerde aandrijfsysteem met laag koppel, met zijn zorgvuldig ontworpen stuurpengeometrie, vereist minimale handmatige bediening; zelfs bij hoge drukverschillen kan het doorgaans eenvoudig worden bediend via een compact handwiel.
De betrouwbaarheid van de afdichting is te danken aan een mechanisch aangedreven wigmechanisme dat de stuwkracht van de steel berekent om de klepschijf met kracht in de zitting te laten grijpen. Deze betrouwbare mechanische verbinding zorgt voor een luchtdichte afsluiting, onaangetast door drukschommelingen in de pijpleiding, waardoor consistente prestaties over verschillende bedrijfsbereiken worden gegarandeerd. Tegelijkertijd genereert de pijpleidingvloeistof een uniforme 360°-grenslaagstroom over de gehele omtrek van de zitting, waardoor erosie-hotspots veroorzaakt door turbulente inslagen worden verminderd en deeltjesafzettingen actief uit kritische afdichtingsgebieden worden weggespoeld.
Vergeleken met andere klepproducten worden schuifafsluiters voor hoge temperaturen gekenmerkt door hoge temperaturen en hoge druk en een uniek zelfdichtend ontwerp. Hoe hoger de druk, hoe betrouwbaarder de afdichting. Vanwege de prestaties en technische kenmerken en de bijzondere arbeidsomstandigheden is het product een kenmerk dat niet door andere producten kan worden vervangen.
Ontwerpstandaard: GB / T 12234-2007
Structuurlengte GB / T 12221-2005
Stomplasaansluiting maat NB/T 4704-2014
Test en Inspectie NB/T 4704-2014
Druk - Temperatuur: NB/T 4704-2014
| model | PN | Werkdruk/MPa | juiste temperatuur/℃ | Geschikte media | Lichaam |
| Z61Y-250 | 250 | 25 | ≤570 | stoom | WC9 |
| Z61Y-320 | 320 | 32 | ≤570 | stoom | WC9 |
| model | materiaal | ||||
| Lichaam | Ventiel plaat | dop | Stam moeder | vulmiddel | |
| Z61Y-250 | WC9 | WC9 | WC9 | 38CrMoA1A | Flexibel grafiet |
| Z61Y-320 | WC9 | WC9 | WC9 | 38CrMoA1A | Flexibel grafiet |
| DN | L | D | H | D0 | gewicht/kg |
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |
Alle tekst, gegevens en afbeeldingen in dit artikel zijn uitsluitend ter referentie. Als u meer productprestaties, structuurgrootte, prijs en andere details wilt zien. Neem contact met ons op.
