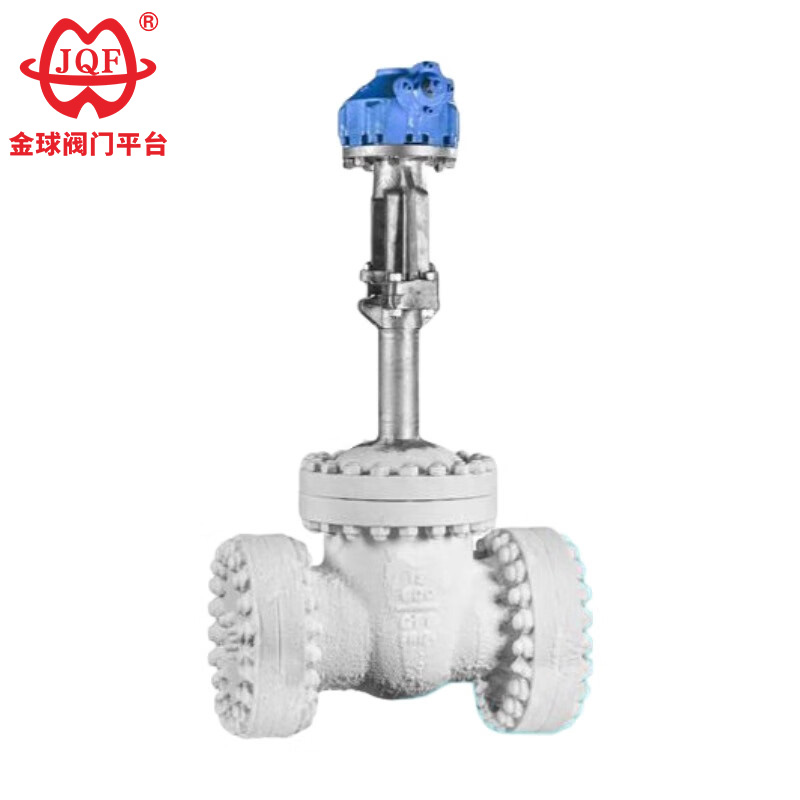

Roestvrijstalen cryogene schuifafsluiter

JQF Valve is een klepfabrikant met meer dan 20 jaar ervaring in China, die voornamelijk kogelkranen, schuifafsluiters, klepafsluiters, vlinderkleppen en magneetkleppen produceert. Onze hoogwaardige roestvrijstalen cryogene schuifafsluiter is speciaal ontworpen voor extreme bedrijfsomstandigheden met mediatemperaturen onder -46°C. Het is geschikt voor cryogene media zoals methaan, vloeibaar aardgas, hexeen, kooldioxide, vloeibare ammoniak, vloeibare zuurstof, vloeibare stikstof en vloeibare waterstof.

Stuur onderzoek

Productomschrijving

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

Prestatieparameters

model		DZ40Y-16	DZ40Y-25
Werkdruk (MPa)		1.6	2.5
juiste temperatuur (℃)		LC3≥-101, LCB≥-46, LCC≥-46,1Cr18Ni9Ti≥-196
materiaal	vulmiddel	Baptistisch tetrafluorethyleen asbesttouw
	Handwiel	QT450-10
	Stammoer	ZCuA110Fe3
	Klepsteel	1Cr18Ni9Ti
	Pakking	Asbest op lage temperatuur

Functies

1. Neutralisatie van druk in de holte: De speciaal ontworpen drukbalanceringsopening, geïntegreerd in het klepinlaatvlak van de roestvrijstalen cryogene schuifafsluiter, neutraliseert actief drukverschillen, waardoor wordt voorkomen dat schadelijke media zich ophopen in de klepholte.
2. Thermodynamisch geoptimaliseerde afdekking: De hoogte van de afdekking wordt dynamisch berekend op basis van het bedrijfstemperatuurprofiel om de drukintegriteit van de spindelpakking gedurende de gehele temperatuurcyclus te behouden.
3. Tribologische materiaalkalibratie: Nauwkeurige specificaties van de pakkingring- en pakkingmaterialen zorgen voor chemische stabiliteit binnen het gespecificeerde bedrijfstemperatuurbereik.
4. Metallurgische prestatiegarantie: De chemische samenstelling en kristalstructuur van de componenten zijn rigoureus gevalideerd om slagvastheid en taaiheid over een breed temperatuurbereik te garanderen.
5. Universele interface-architectuur: Een verscheidenheid aan standaard flensconfiguraties en afdichtingsmorfologieopties voor de roestvrijstalen cryogene schuifafsluiter voldoen aan de wereldwijde vereisten voor leidingintegratie.

De hoofdvorm en aansluitafmetingen

Nominale diameter	De hoofdafmetingen en aansluitmaten
Nominale diameter	L	D	D1	D2	b	Zd	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

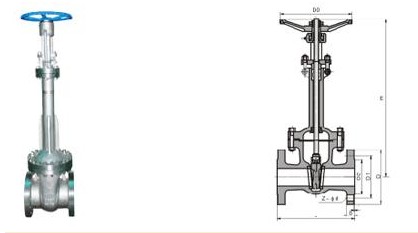

Structuur foto

Alle tekst, gegevens en afbeeldingen in dit artikel zijn uitsluitend ter referentie. Als u meer productprestaties, structuurgrootte, prijs en andere details wilt zien. Neem contact met ons op.
