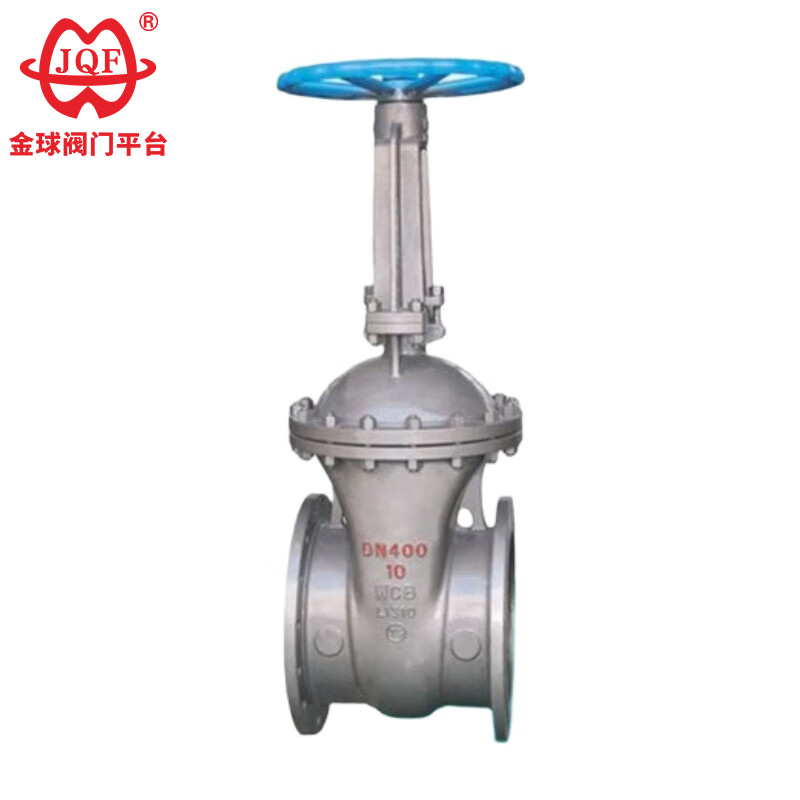

De hoogwaardige API roestvrijstalen schuifafsluiters, ontworpen door JQF Valve, een professionele klepleverancier in China, worden gegoten met behulp van het nieuwste silicasol-precisiegietproces, wat resulteert in een uitzonderlijk lange levensduur van de klep. Het kleplichaam is gemaakt van koolstofstaal (of roestvrij staal) en gelegeerd staal, waardoor het eenvoudig te installeren en te onderhouden is.
1. Lage vloeistofweerstand: Wanneer deze volledig open is, zorgt de API roestvrijstalen schuifafsluiter voor een directe doorstroming van het medium, waardoor de vloeistofweerstand wordt geminimaliseerd en dus het drukverlies wordt verminderd.
2. Slijtvaste afdichtingsoppervlakken: vergeleken met schuifafsluiters ervaren de afdichtingsoppervlakken van op maat gemaakte API roestvrijstalen schuifafsluiters minder wrijving en erosie.
3. Gemakkelijk openen en sluiten: tijdens het openen en sluiten staat de beweging van de poort loodrecht op de vloeistofrichting, waardoor er minder aandrijfkracht nodig is en dus minder inspanning nodig is om te bedienen.
4. Eenvoudige structuur en brede toepasbaarheid: hoogwaardige API roestvrijstalen schuifafsluiters zijn eenvoudig van structuur, kort van lengte en gemakkelijk te vervaardigen, passen zich aan verschillende drukken, temperaturen en diameters aan en zijn geschikt voor verschillende media en bedrijfsomstandigheden.
5. Geen turbulentie: wanneer deze volledig open is, maakt de API-roestvrijstalen schuifafsluiter een onbeperkte mediumstroom mogelijk, waardoor turbulentie wordt voorkomen en de werking van de pijpleiding wordt bevorderd.
Ontwerp en productie: API 600
Flensmaat: ANSI B16.5
Structuurlengte: ANSI B16.10
Druk ~ Temperatuur: ANSI B16.34
Inspectie en testen: API 598
| Nominale druk (lb) | Sterkte test | Waterslottest | Gasafdichtingstest | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| Carrosserie, motorkap, poort | WCB | 1Cr18Ni9Ti | CF8(304) | CF3(304L) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| Afdichtingsoppervlak | Cr13 of hardmetaal | Lichaam (W) of hardmetaal (Y) | ||||
| Stam en binnendelen | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| vulmiddel | Flexibel grafiet | |||||
| Pakking | Roestvrijstalen spiraalgewonden pakking | |||||
| Geschikte media | Water, stoom, olie enzovoort | Salpeterzuur en andere corrosieve media | Sterk oxiderende media | Azijnzuur en andere corrosieve media | ||
| juiste temperatuur | -29~425℃ | -40~500℃ | ||||
| Nominale diameter | De hoofdafmetingen en aansluitmaten | |||||||
| L | D | D1 | D2 | b | Zd | H | D0 | |
| 150LB | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300LB | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
