Als leverancier van klepproductie die R&D, ontwerp, productie, verkoop en service integreert, beschikt de JQF Valve-fabriek over een compleet technisch team en kwaliteitsmanagementsysteem. Onze producten worden veel gebruikt op verschillende gebieden, zoals aardolie, chemicaliën, energiecentrales, milieubescherming, steenkoolwinning, drainage en nieuwe energie. De hoogwaardige roestvrijstalen hogedrukafsluiters zijn ontworpen voor duurzaamheid en betrouwbaarheid, geschikt voor verschillende media en temperatuuromstandigheden. We streven voortdurend naar perfectie en streven naar integriteit bij elke klant, door hen superieure producten en diensten te bieden. Wij heten nieuwe en oude klanten oprecht welkom om te bezoeken, bellen of schrijven om zaken te bespreken.
1. Hoogwaardig materiaal van de klepsteel, nauw verbonden met het kleplichaam, waardoor een soepele rotatie en eenvoudige bediening wordt gegarandeerd.
2. Zorgvuldig geselecteerde schroeven zorgen voor een strakke, stevige en roestbestendige verbinding.
3. Het roestvrijstalen kleplichaam biedt hogedruk roestvrijstalen klepafsluiters, goede corrosieweerstand en roestpreventie.
4. Verdikte flenzen zijn gemaakt van massief materiaal en stevig verbonden.
1. Handig en snel
Eenvoudige structuur, gemakkelijk te vervaardigen en te onderhouden.
2. Snel schakelen, kleine actie
Korte werkslag, snelle openings- en sluitreactie.
3. Duurzaam
Strakke afdichting, slijtvast en robuust, lange levensduur.
Ontwerpspecificatie: GB / T 12235
Structuurlengte: GB / T 12221
Flensaansluiting: JB/T 79
Keuring en keuring: JB/T 9002
Productidentificatie: GB / T 12220
Leveringsspecificatie: JB/T 7928

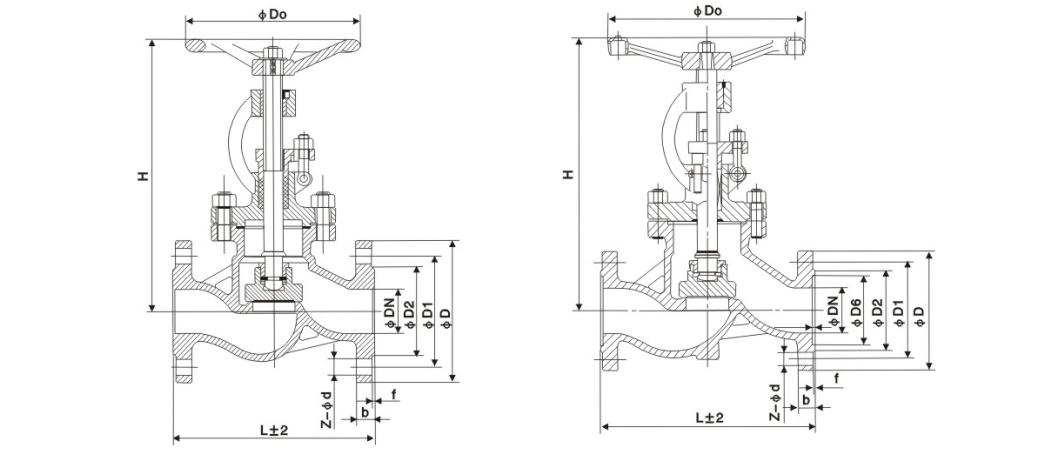

| Nominale diameter | Belangrijkste buitenmaten en aansluitmaten | |||||||
| L | D | D1 | D2 | b | Zd | H | D0 | |
| J41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 230 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 290 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 310 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 350 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 400 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 480 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 600 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 650 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 750 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 850 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 980 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| J41H-25C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 290 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 350 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 400 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 480 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 600 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 650 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 750 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 850 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 980 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
