Russische standaard schuifafsluiter

JQF Valve is een grootschalige klepfabrikant in China, die wetenschappelijk onderzoek, ontwikkeling, ontwerp, productie, verkoop en service integreert. Deze hoogwaardige Russische standaard schuifafsluiter op voorraad, niet-stijgende spindelafsluiter is gemaakt van nodulair gietijzer en uitgerust met een veerkrachtige rubberen afdichtring om een betrouwbare afdichting en duurzaamheid te garanderen. De compacte structuur zorgt voor een hoge stijfheid en betrouwbaarheid, terwijl het veerkrachtige poortontwerp vervorming onder abnormale belastingen of temperaturen voorkomt. De klep is uitgerust met wentellagers voor eenvoudige bediening in grotere maten en ondersteunt aangepaste materialen en zittingopties om aan verschillende bedrijfsomstandigheden te voldoen.

Stuur onderzoek

Productomschrijving

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. Ruimtegeoptimaliseerde Fluid Dynamics-architectuur: Het structureel geoptimaliseerde chassisontwerp geeft het kleplichaam een uitzonderlijke stijfheid en een onbelemmerde stromingsgeometrie, waardoor de drukval wordt geminimaliseerd.
2. Geavanceerd composiet afdichtingsoppervlak: De Russian Standard Gate Valve maakt gebruik van gepatenteerde metallurgische technologie om corrosiebestendige legeringen te combineren met een wolfraamcarbidematrix, waardoor een uitzonderlijk lange levensduur wordt bereikt die de industrienormen ver overtreft.
3. Wrijvingsvrij besturingssysteem voor de steel: Anisotrope pakkingringen van grafiet zorgen voor een lekvrije steelafdichting en zorgen voor een duidelijke bediening met laag koppel voor eenvoudige en moeiteloze bediening.
4. Multi-mode activeringsintegratie: De Russische standaard schuifafsluiter biedt uitgebreide activeringscompatibiliteit, inclusief handmatige handwielen, pneumatische actuatoren, elektrische motoren en planetaire tandwielreductoren, waardoor universele inzet mogelijk is.
5.Configureerbaar klepschijftopologieplatform: drie verschillende afdichtingsconfiguraties: drukadaptieve flexibele enkele poort, stijve enkele poort met hoge belasting en bidirectionele dubbele parallelle poort.

Implementatienormen

Ontwerpspecificaties: GB / T 12234
Structuurlengte: GB / T 12221
Aansluitflens: r0CT12815-08-I
Keuring en keuring: JB/T 9092
Druk - Temperatuur: GB / T 9131
Productidentificatie: GB / T 12220

Prestatieparameters

Nominale drukPN(MPa)	geval	testdruk (MPa)		Verzegeld
Nominale drukPN(MPa)	geval	Verzegeld (vloeistof)	Afdichting (gas)	Verzegeld
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Geschikt medium en toepasselijke temperatuur

Materiaal van de schaal	Geschikte media	Toepasselijke temperatuur (℃)
Koolstofstaal (C-type)	Water, stoom, olie	≤425
Chroomnikkel-titaanstaal (P-type)	Salpeterzuren	≤200
Chroomnikkel-molybdeen-titaanstaal (R-type)	Azijnzuur	≤200
Chroom-molybdeenstaal (type I)	Water, stoom, olie	≤550

Het belangrijkste onderdeelmateriaal

Lichaam, motorkap	Ventielplaat, zitting	Klepsteel	Stammoer	vulmiddel	Handwiel
Koolstofstaal	Hoogwaardig koolstofstaal + hardmetaal of roestvrij staal	Chroom roestvrij staal	Aluminium brons	Grafiet asbestverpakking	Smeedbaar ijzer
Chroomnikkel-titaanstaal	Roestvrij staal, roestvrij staal + hardmetaal	Chroomnikkel-titanium roestvrij staal	Aluminium brons	Teflon	Smeedbaar ijzer
Chroom-nikkel-molybdeen-titaanstaal	Roestvrij staal, roestvrij staal + hardmetaal	Chroomnikkel-titanium roestvrij staal	Aluminium brons	Teflon	Smeedbaar ijzer
Chroom-molybdeenstaal	Gelegeerd staal + hardmetaal	Chroom-molybdeenstaal	Aluminium brons	Flexibel asbest	Smeedbaar ijzer

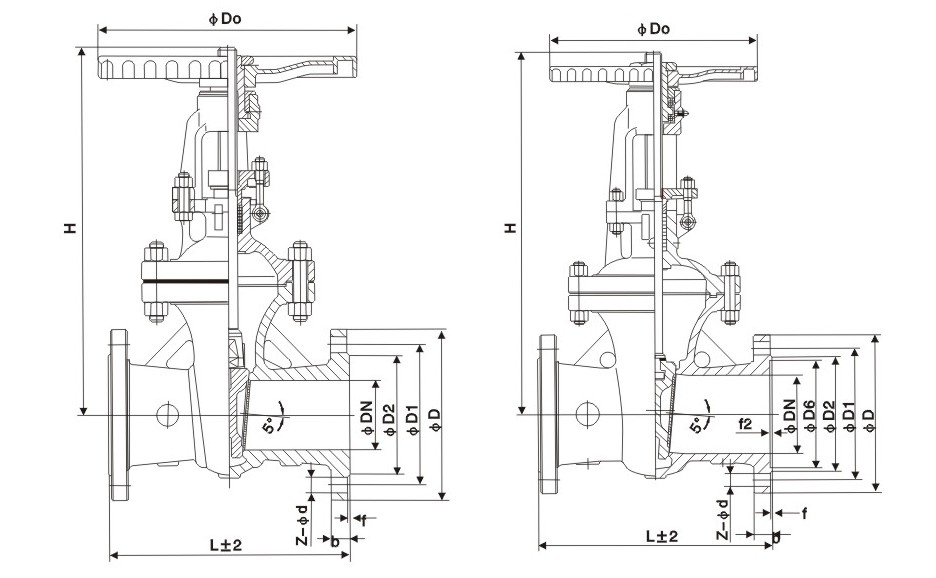

De hoofdvorm en aansluitafmetingen

Nominale diameter	De hoofdafmetingen en aansluitmaten
Nominale diameter	L	D	D1	D2	b	Zd	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

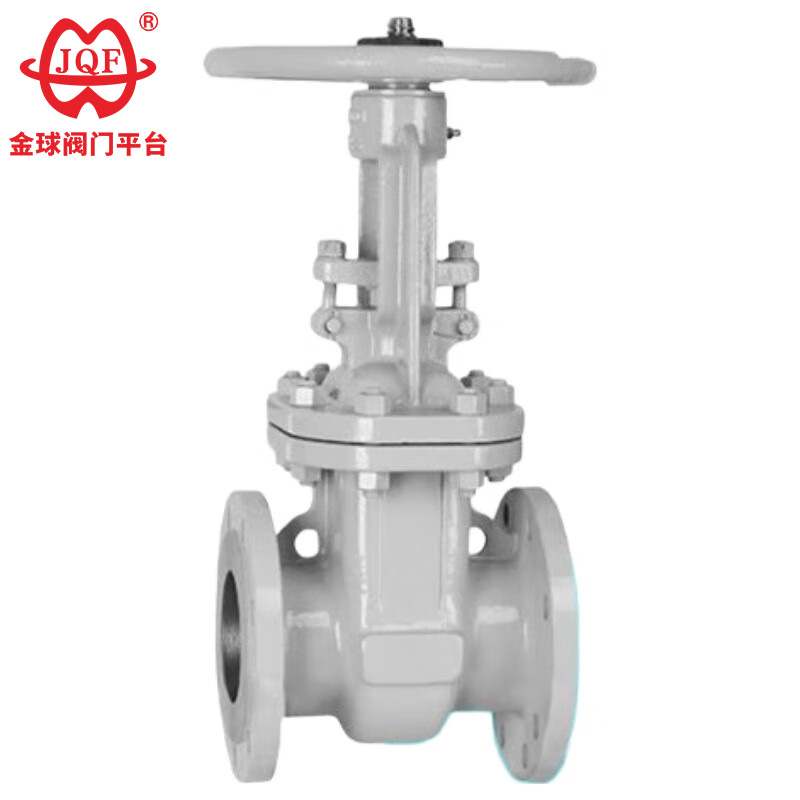

Structuur foto

Hottags: Russische standaard schuifafsluiter, China, aangepast, kwaliteit, duurzaam, geavanceerd, fabrikant, leverancier, fabriek, op voorraad
